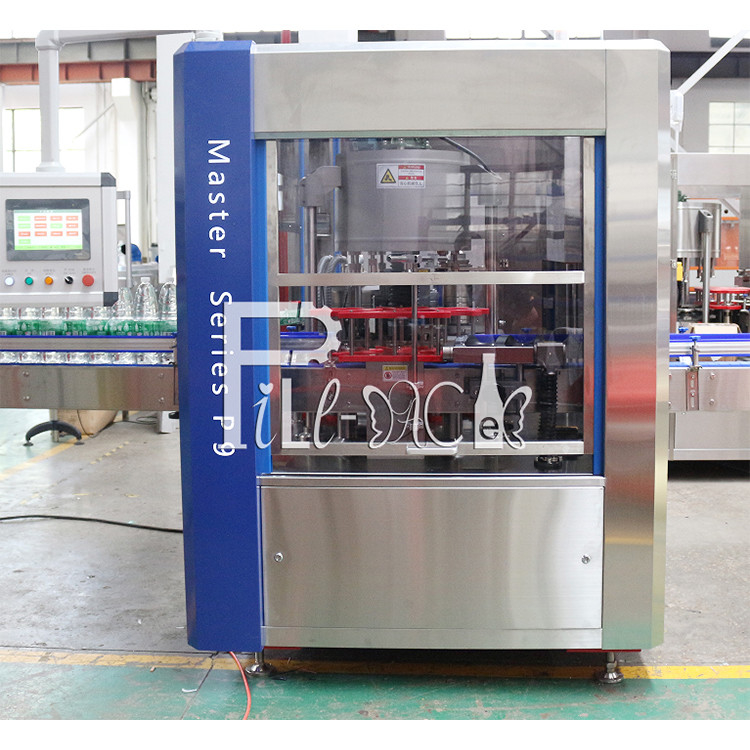

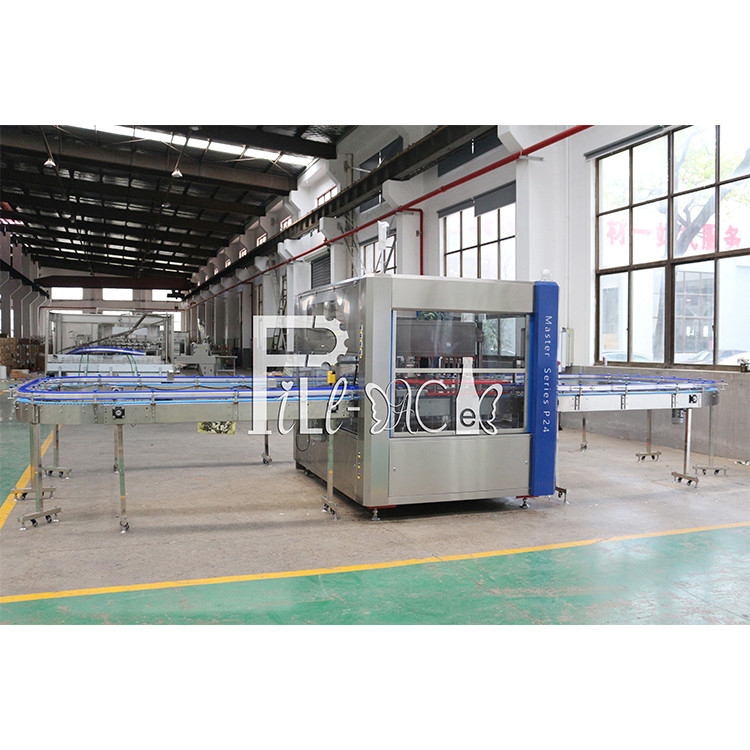

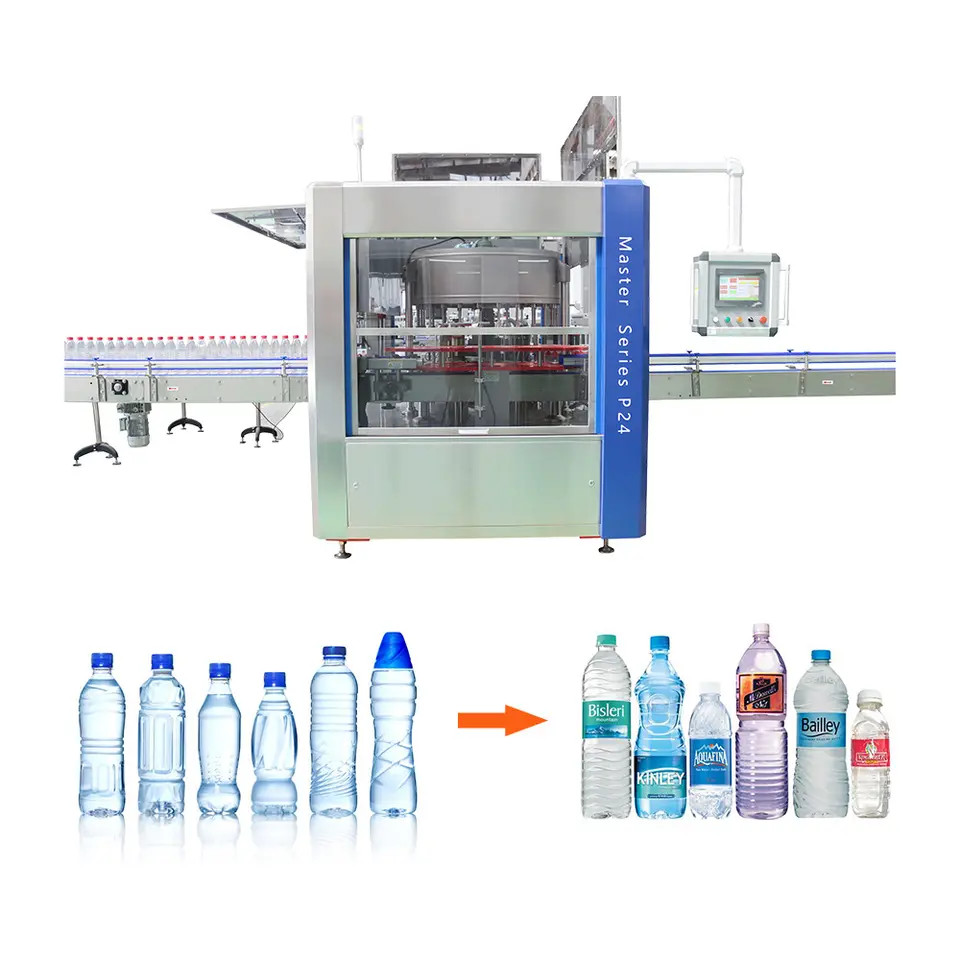

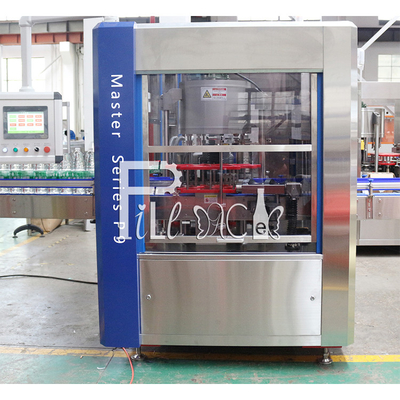

Máy dán nhãn chai OPP quay Thiết bị máy dán nhãn keo nóng chảy Máy dán nhãn cho nhà máy sản xuất nước chai nhựa

Mô tả sản phẩm

Máy dán nhãn chai nhựa bằng keo nóng chảy Rotary OPP

Nguyên lý hoạt động
Ở giai đoạn đầu của quy trình làm việc, các chai được đưa vào máy dán nhãn với tốc độ không đổi trên băng tải. Thiết bị cố định cơ học tách các chai ra với khoảng cách cố định và đẩy các chai dọc theo băng tải. Hệ thống cơ học của máy dán nhãn bao gồm bánh xe dẫn động, bánh xe dán nhãn và cuộn nhãn.

Bánh xe dẫn động kéo băng nhãn một cách không liên tục, băng nhãn được kéo ra từ cuộn nhãn và bánh xe dán nhãn sẽ ép băng nhãn lên chai sau khi đi qua bánh xe dán nhãn. Điều khiển dịch chuyển vòng hở được sử dụng trên cuộn nhãn để duy trì độ căng của băng nhãn. Vì các nhãn được kết nối chặt chẽ với nhau trên băng nhãn, băng nhãn phải liên tục khởi động và dừng.

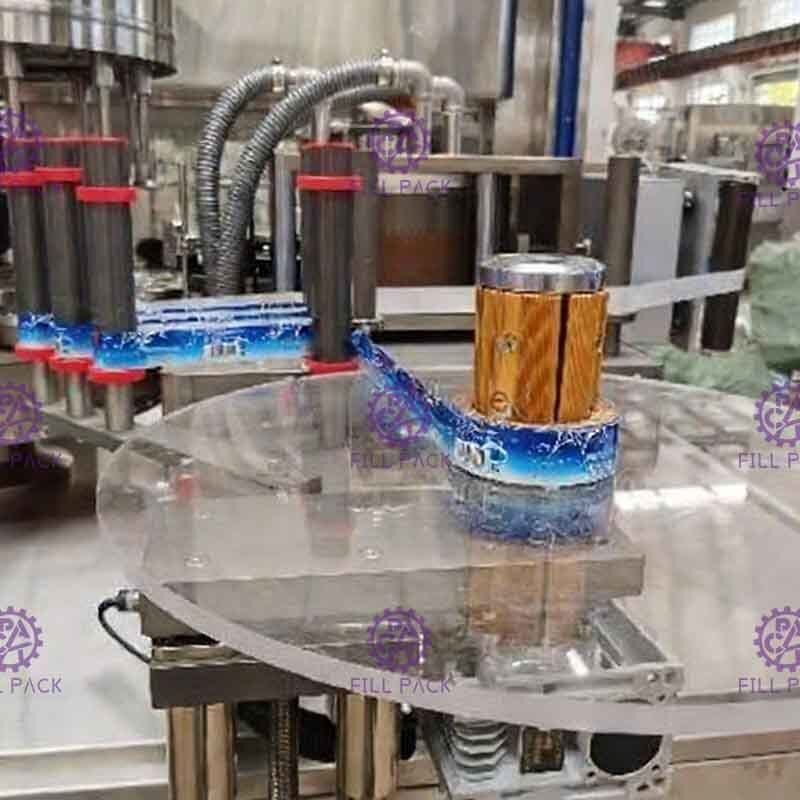

Nhãn được dán lên chai khi bánh xe dán nhãn di chuyển với cùng tốc độ với chai. Khi băng tải đạt đến một vị trí nhất định, bánh xe dẫn động băng nhãn sẽ tăng tốc đến tốc độ phù hợp với băng tải và sau khi nhãn được dán, nó sẽ giảm tốc độ để dừng lại.

Quy trình:

Đưa chai vào → định vị trước → cấp nhãn → dán nhãn → hoàn thành

Thông số kỹ thuật thiết bị

Bộ phận cơ khí:

Cơ cấu vận chuyển: Động cơ AC TRANSTECNO 750w (có giảm tốc TRANSTECNO), điều khiển tốc độ bằng biến tần

Băng tải: Băng tải xích công nghiệp bằng nylon FLEXON LF820-K325 của Ý

Cơ cấu vận chuyển chính: Động cơ AC TRANSTECNO 1.5Kw (có giảm tốc TRANSTECNO)

Cơ cấu tách chai: Cơ cấu dán nhãn: Cơ cấu

cấp chai: Có cơ cấu cấp chai bằng trục vít và cơ cấu định vị bằng bánh xe sao để đảm bảo độ chính xác và ổn định khi nạpCơ cấu định

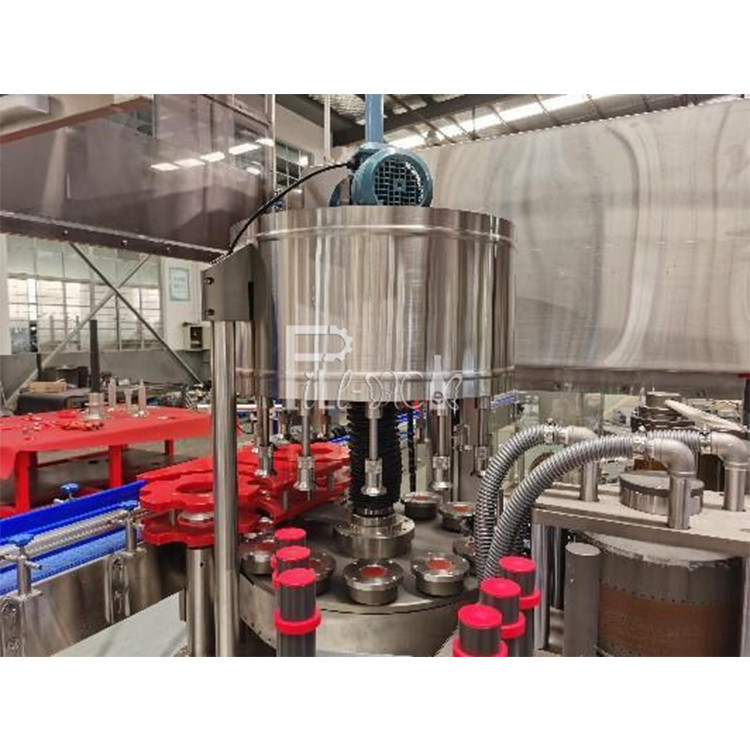

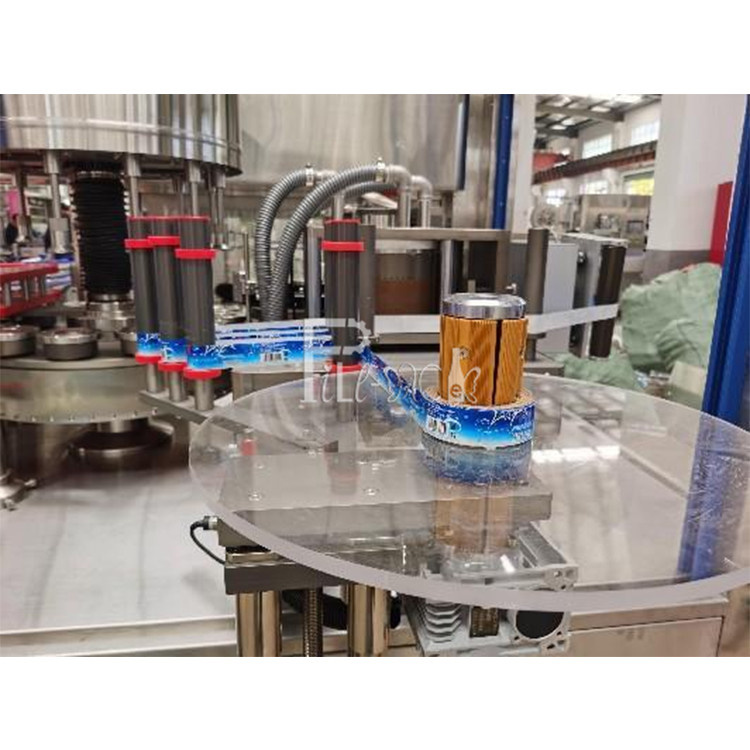

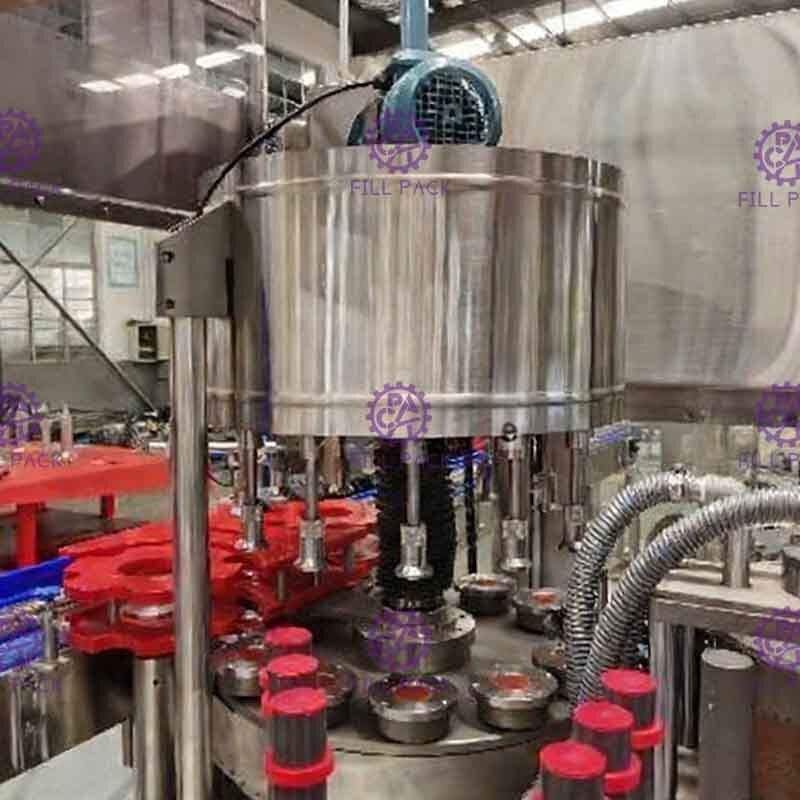

vị: Định vị cơ học, sử dụng cơ cấu cam để làm phẳng chai cho việc định vị nhãn.Cơ cấu dán nhãn: chai được gắp bởi bánh xe quay, dán nhãn trong quá trình quay.

Cơ cấu cấp nhãn: Hệ thống cấp nhãn sticker servo tốc độ cao (dẫn động bằng động cơ servo)

Cơ cấu ép nhãn: Bộ bàn chải cong

Cơ cấu dẫn chai: Điều chỉnh bằng ray dẫn hướng hai trục tọa độ

Bộ phận an

toàn máy:

Bảo vệ an toàn: Để đảm bảo an toàn cho người vận hành, vui lòng đóng cửa bảo vệ khi máy đang chạy.

Cảnh báo hết nhãn: Cài đặt cảnh báo để nhắc nhở người vận hành thay nhãn khi nhãn sắp hết.

Cảnh báo hết chai: Khi hết chai, máy sẽ dừng và báo động. Máy sẽ tự động khởi động lại ngay khi có chai được đặt vào, điều này sẽ tạo điều kiện thuận lợi cho sản xuất trực tuyến.

Cảnh báo nhãn bị lỗi: Để kiểm soát chất lượng dán nhãn.

Kiểm tra áp suất: Khi áp suất không đáp ứng yêu cầu của thiết bị, máy sẽ dừng để ngăn chặn sản xuất sản phẩm lỗi.

Cấu hình điện:

Chi tiết:
