Máy đóng chai 200BPH 5 Gallon với van tràn

Mô tả sản phẩm

Dây chuyền/thiết bị/nhà máy sản xuất nước 200BPH 5 Gallon, xô gallon có van tràn



1.1, Máy mở nắp và rửa bán tự động



Công nhân đặt bình đã qua sử dụng vào bên phải vị trí mở nắp, với cổ bình đưa vào lỗ, công nhân đạp bàn đạp để tháo nắp khỏi cổ bình; Sau đó, công nhân cần lấy bình để đưa vào vị trí rửa máy bên trái. Sau khi đặt bình vào, cần đóng cửa sổ. Sau đó, máy rửa sẽ tự khởi động. Trong quá trình rửa, bàn chải bên trong bình và Thời gian rửa được cài đặt trước, máy sẽ dừng khi hết thời gian. Chức năng gia nhiệt có thể được bật/tắt theo nhu cầu của khách hàng.

Thông số:

Công suất: 1.12KW không gia nhiệt, 2.12KW có gia nhiệt

Độ dày tấm: 1MM

Kích thước khối máy: 25*25MM

Độ dày khối: 1.5CM

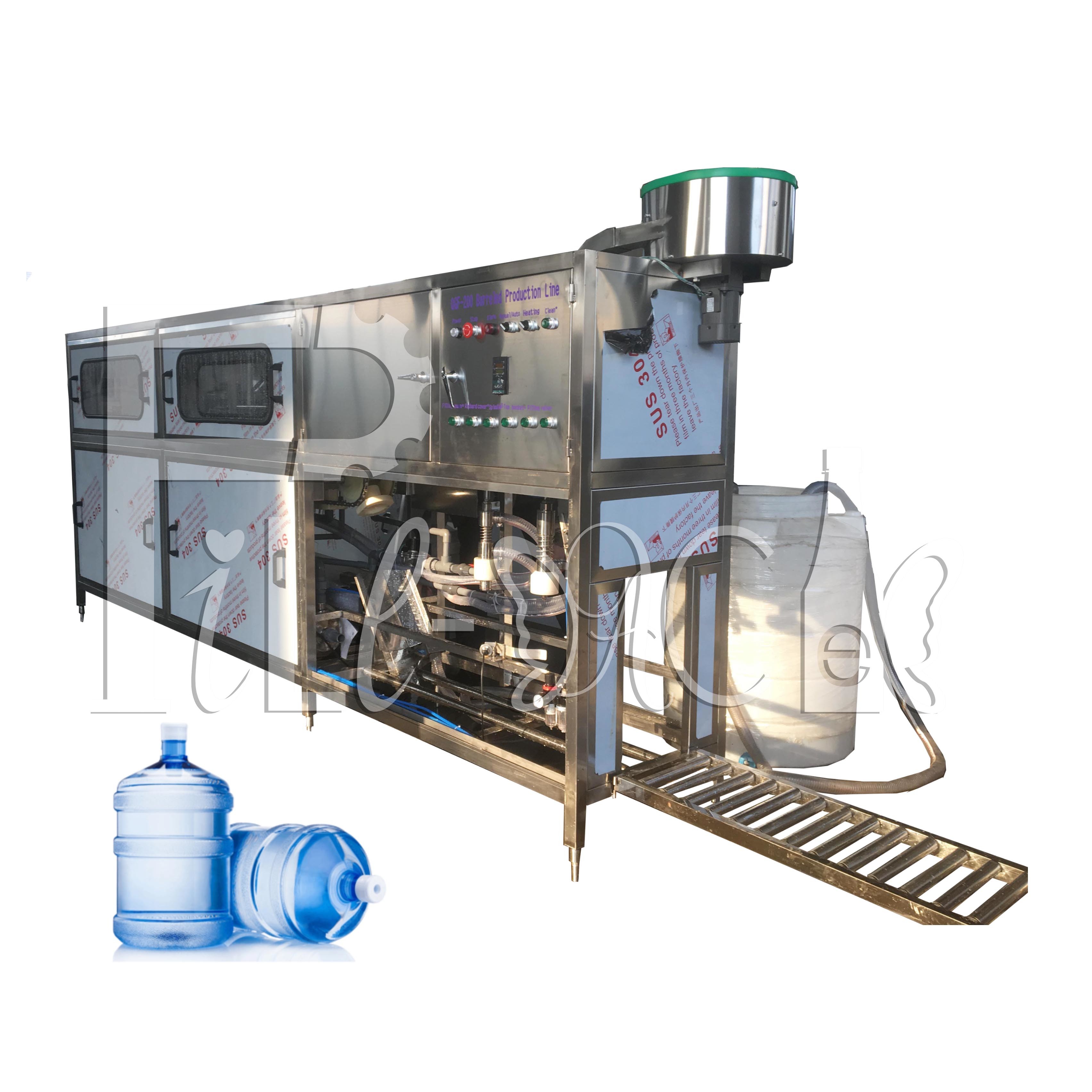

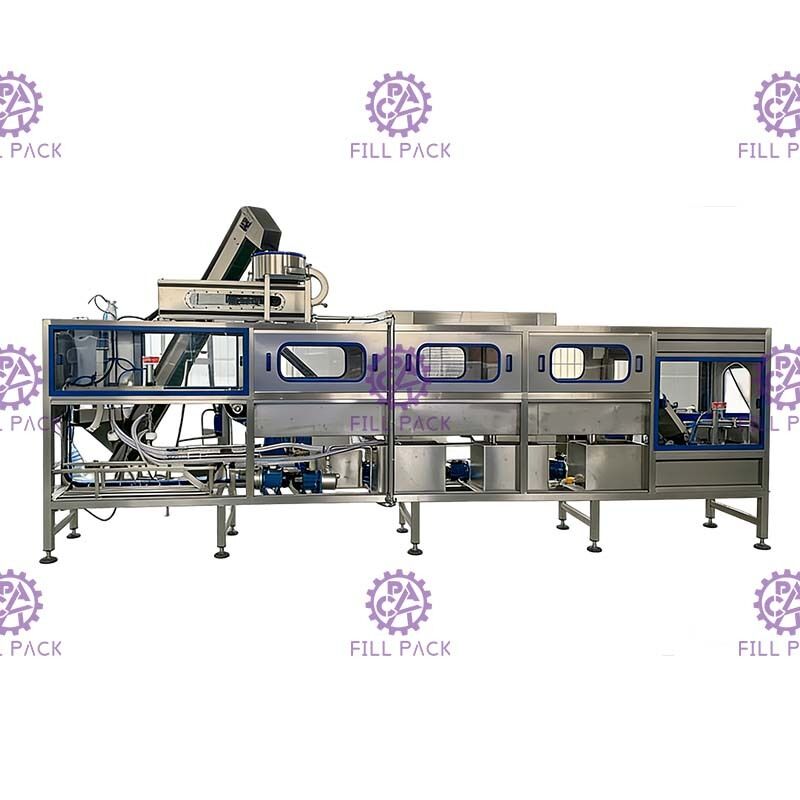

1.2 Máy chiết rót-rửa-đóng nắp Monoblock



BỘ PHẬN RỬA, CHIẾT RÓT VÀ ĐÓNG NẮP 200BPH ĐIỀU KHIỂN PLC CHO REF

Nguyên tắc:

Máy tích hợp rửa, chiết rót và đóng nắp. Đây là máy lý tưởng để sản xuất nước đóng bình. Toàn bộ máy sử dụng thép không gỉ 304, chống ăn mòn, có thể dễ dàng làm sạch. Các bộ phận điện chính đều là hàng hiệu. Hệ thống kênh khí sử dụng sản phẩm thương hiệu Air TAC. Máy có cấu trúc nhỏ gọn, sẽ chiếm ít diện tích, hiệu quả làm việc cao. Chỉ cần 2 người vận hành để điều khiển, là một lựa chọn tốt cho nhà máy.



Việc thiết lập máy không cần bắt vít xuống sàn, sau khi tháo vỏ, đặt máy trên sàn phẳng, sau đó điều chỉnh chiều cao chân đế và điều chỉnh tất cả áp suất chân đế cho đều. Sau khi máy được thiết lập tốt, đưa vào qua đường ống nước, ống xả và nguồn điện, nguồn khí.



Quy trình làm việc:

Bộ phận chiết rót bình có thể được chia thành 3 bước: rửa, chiết rót và đóng nắp, tổng cộng 9 trạm làm việc, quy trình làm việc như sau:

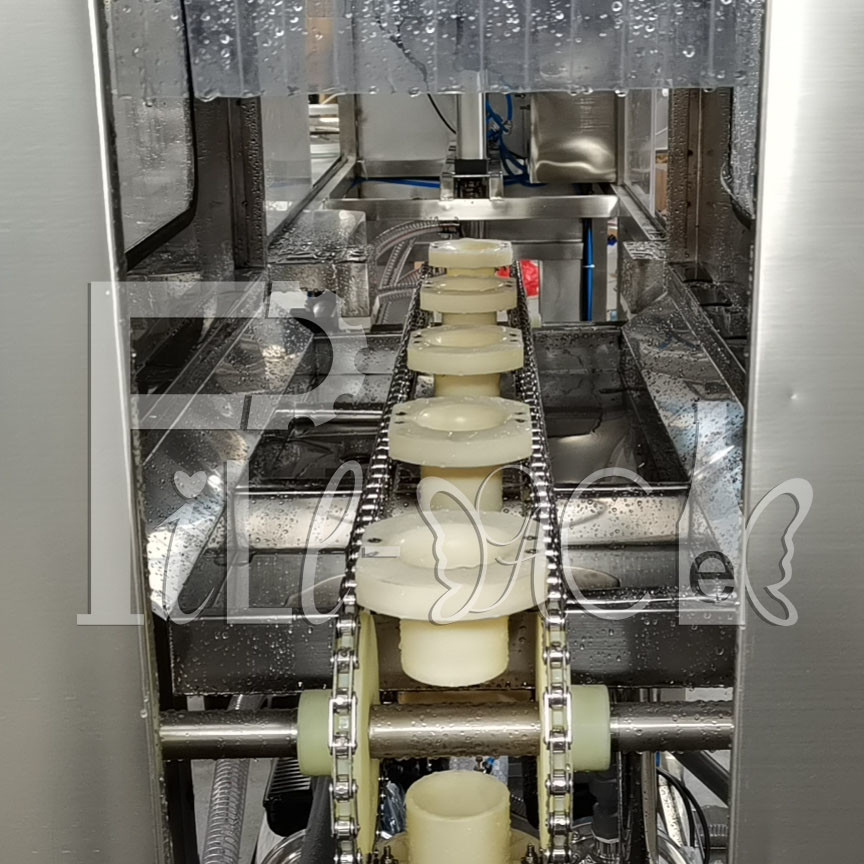

(1) Đặt miệng bình rỗng vào ghế bình, bình rỗng sẽ được rửa trong tình trạng úp ngược, 4 trạm làm việc để đưa bình vào.

(2) Quá trình rửa sẽ được chia thành 4 bước: 1, rửa bằng nước kiềm nóng 2, rửa bằng thimerosal；3, rửa bằng nước sạch, 4, rửa bằng nước tinh khiết. Mỗi bước rửa được đặt là 8S, sau khi rửa, sẽ có 10S để nhỏ giọt.

(3) Bình sau khi rửa sẽ di chuyển xuống 45 độ thông qua dây chuyền đi qua và sẽ đi qua dây chuyền đi ra và lật 45 độ bằng xi lanh nâng bình đến vị trí chiết rót để chiết rót.

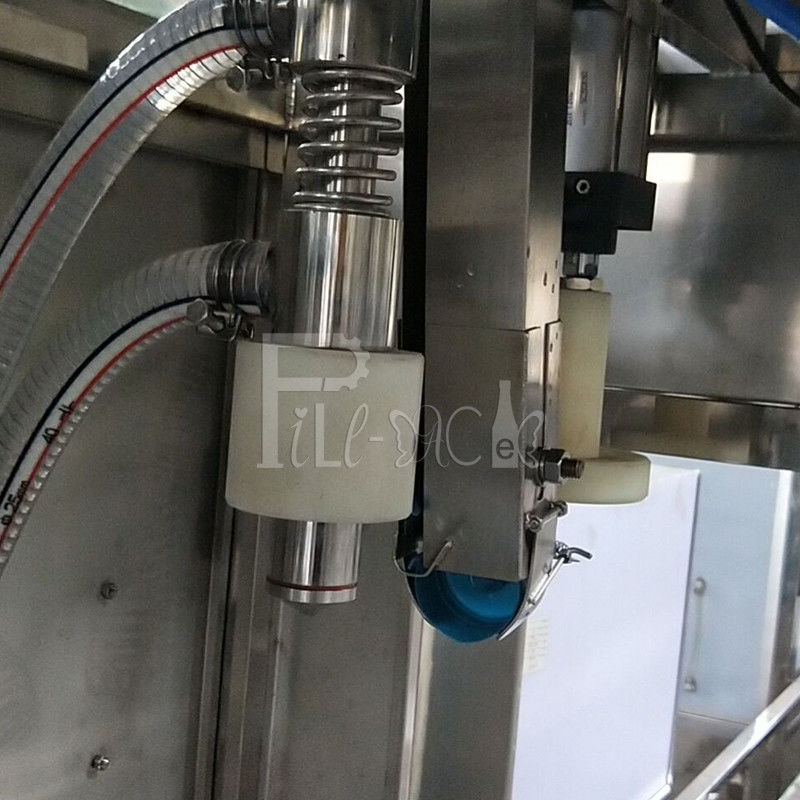

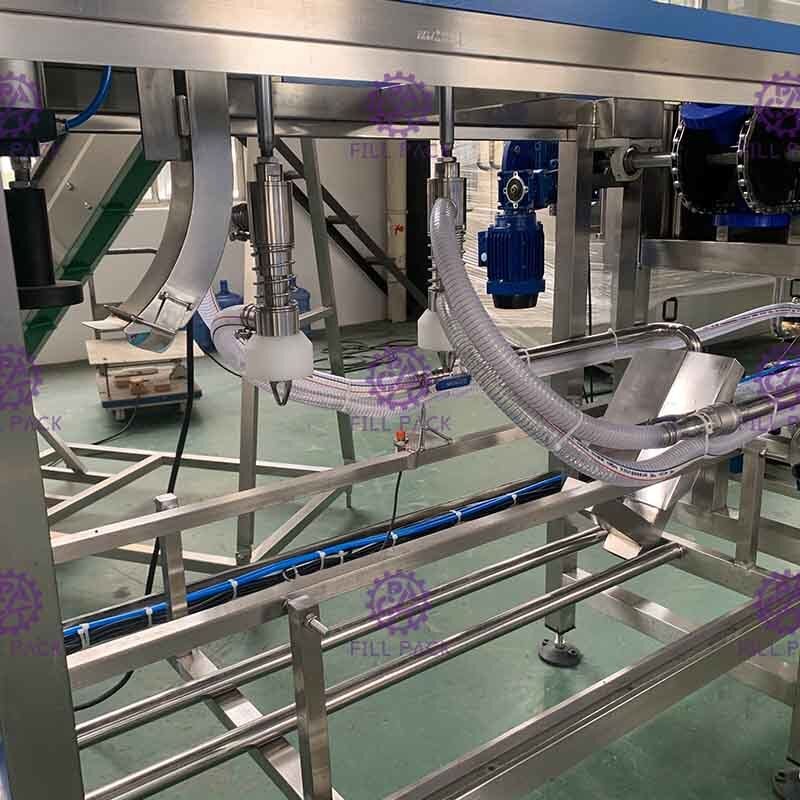

(4) Van chiết rót sẽ được điều khiển bởi xi lanh để đưa vào bình và bắt đầu chiết rót, thời gian chiết rót được điều khiển bởi PLC và thời gian chiết rót có thể điều chỉnh được bằng bảng điều khiển theo bề mặt chất lỏng chiết rót. Sau khi chiết rót, nước thừa sẽ trở lại bể nước tinh khiết bằng van thông hơi tự động, nó có thể làm giảm lượng nước tiêu thụ. (không bao gồm bể chứa nước)

(5) Sau khi quá trình chiết rót kết thúc, bình đã chiết rót sẽ được đẩy đến vị trí đóng nắp bằng xi lanh dừng bình, toàn bộ quá trình kết thúc cho đến bây giờ.



Đặc điểm:

1, Toàn bộ máy được điều khiển bởi hệ thống vi tính PID, tất cả hành trình xi lanh được tính toán trước cho khoảng cách truyền động;

2, Máy có thể hoạt động theo chế độ tự động, chế độ thủ công dùng để kiểm tra máy;



Thông số:

Xi lanh: Air tech-Đài Loan

Van từ: Air tech-Đài Loan

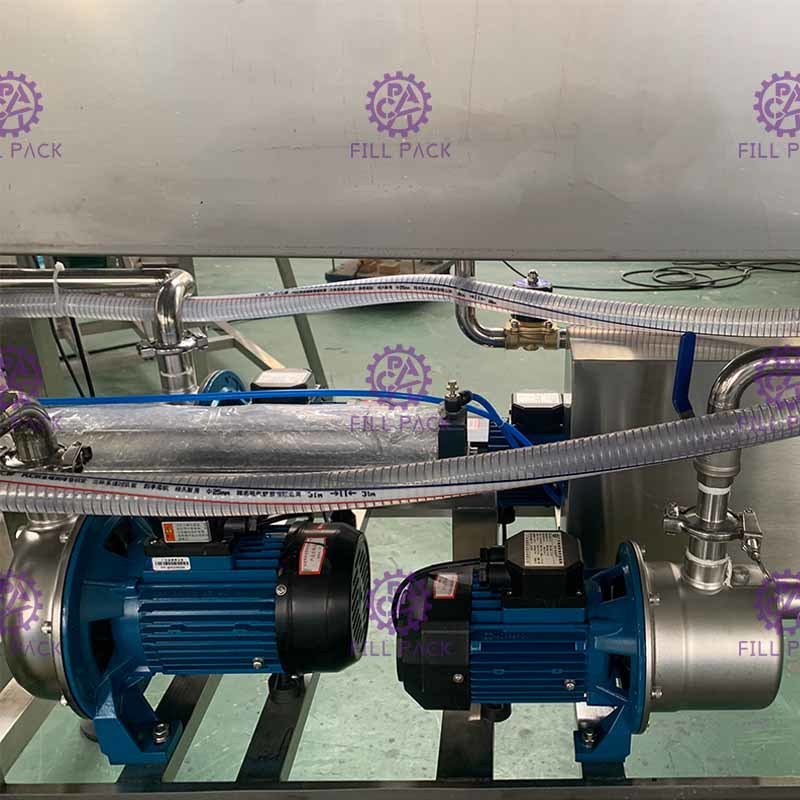

Bơm tăng áp-bơm chiết rót: Nam Phương

Động cơ: TWT Đài Loan

Công suất: 5.3KW

Kích thước: 3300*780*1740mm

Trọng lượng: 320kg





1.3, Đèn kiểm tra

Công suất: 0.09KW Kích thước: 1000*100*450MM Trọng lượng: 10kg



1.5, Máy co màng nhiệt

Ứng dụng với tấm SUS304, bao gồm nồi hơi điện để tạo hơi nước và đường hầm co đặc biệt cho màng nắp bình;

Công suất: 20KW

Kích thước: 800*600*1200mm

Trọng lượng: 100kg





1.6, Máy in date bằng mực rắn





Mô tả:

Việc sử dụng công nghệ tích hợp quang điện, bánh xe mực rắn tiên tiến, có hiệu suất tuyệt vời của việc in tức thì và khô ngay lập tức, không dễ bị xóa. Máy có thiết kế tiên tiến, sản xuất chính xác, hoạt động ổn định, được điều khiển theo chiều dọc bằng điều khiển điện tử, có thể điều chỉnh tùy ý, các hành động in và đếm được điều khiển bằng quang điện, và số lượng tờ có thể in được thiết lập.

Áp dụng cho việc in lõm bề mặt hoặc in màu ngày sản xuất, số lô sản phẩm, ngày hết hạn, kiểm tra trình độ, v.v. của hộp giấy, nhãn, thẻ, chứng nhận, v.v., với phân loại tự động, đếm tự động, định vị ngẫu nhiên, thời gian in đặt trước, Lõm rõ ràng, màu sắc tùy chọn, tốc độ in nhanh, in tức thì khô ngay lập tức, mất mát và các ưu điểm khác.





Hiệu suất và tính năng:

Tính năng áp dụng cho kiểu T hoặc kiểu T của vòng đánh dấu kép, hàng T-1-11 1-10 dòng / ký tự: R-type 1-8 OK, 1-8 từ / dòng. Thông số kỹ thuật hạt chữ là 2mm, 2.5mm, 3mm có sẵn.

Thẻ có thể được in trên giấy, bìa cứng và màng nhựa, giấy bạc.

Máy tự động, tốc độ cao, hiệu quả cao, in tối đa 300 mỗi phút.



Thông số kỹ thuật:

Mô hình	FP-380F
Điện áp	AC 220/50V 110/60HZ
Công suất	180W
Con lăn mực rắn	35*32MM
Tốc độ in	≤300Pcs/phút
Kích thước đối tượng	L: 50-500mm W: 30-190mm
Dòng in tối đa	Kiểu T(10.5PT):11Dòng(Tối đa 10 Kiểu/Dòng) Kiểu R(10.5PT):8 Dòng(Tối đa 8 Kiểu/Dòng)
Kích thước in	Trong vòng 60 - 250mm
Kích thước kiểu	2*1.5mm(8PT) 2.5*2mm(9PT) 3*3mm(10.5PT) 4*2.5mm(18PT)
Khối lượng tịnh	23kg
Kích thước	440*345*300mm



Thông tin đóng gói cho toàn bộ dây chuyền:

KHÔNG.	Mô tả	Đóng gói	Số lượng	Kích thước(mm)	Trọng lượng
1	Máy mở nắp và rửa bằng bàn chải	Vỏ gỗ	1Gói	900*900*1250	250KG
2	Máy chiết rót, máy kiểm tra ánh sáng, băng tải con lăn, đường hầm co, máy in date	Vỏ gỗ	1Gói	4030*760*1770	700KG



Bản vẽ bố trí nhà máy(mm):

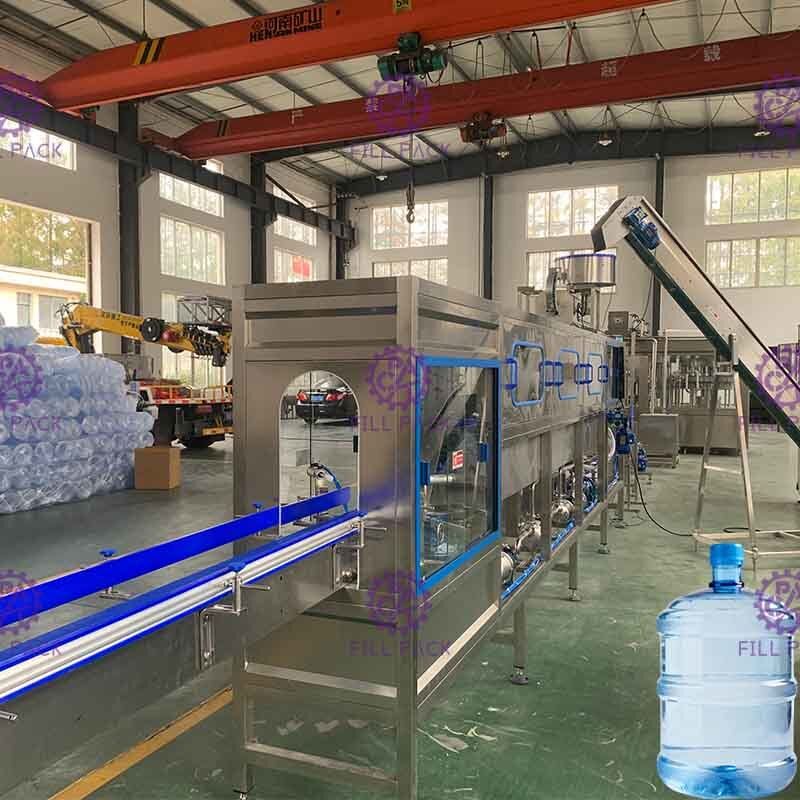

Dây chuyền sản xuất hoàn chỉnh để tham khảo.
