Tích hợp 450BPH 20L 5 Gallon Water Filler Plc Control

Điều khiển PLC tự động 450BPHMáy chiết rót nước uống 5 gallon

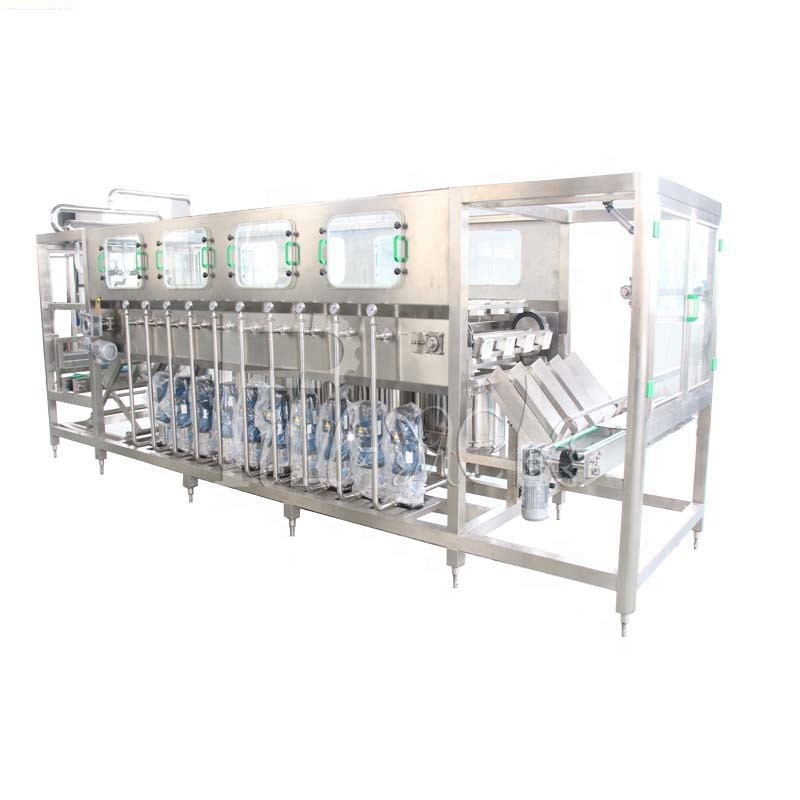

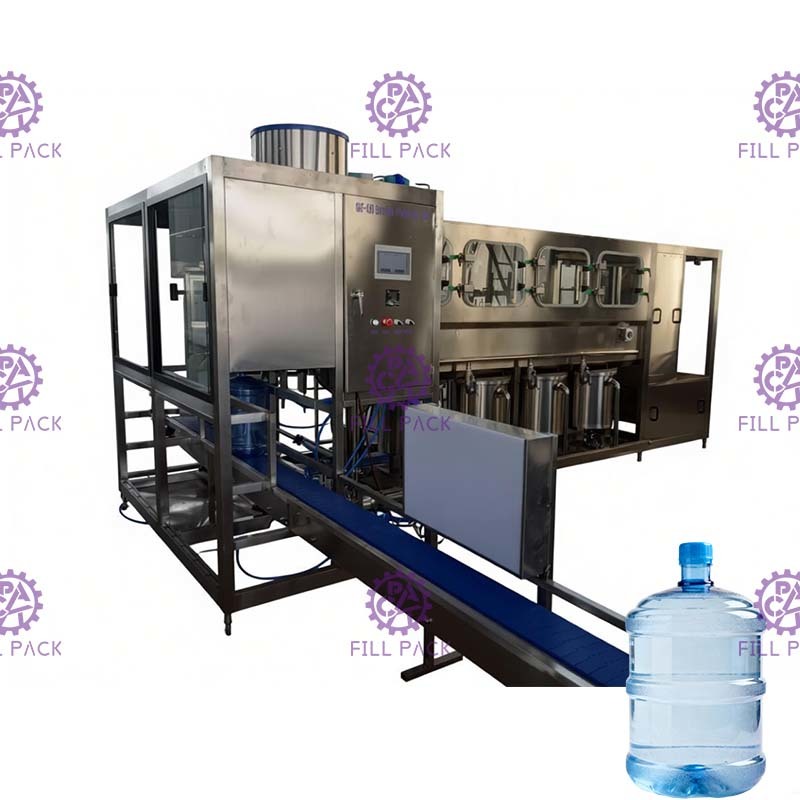

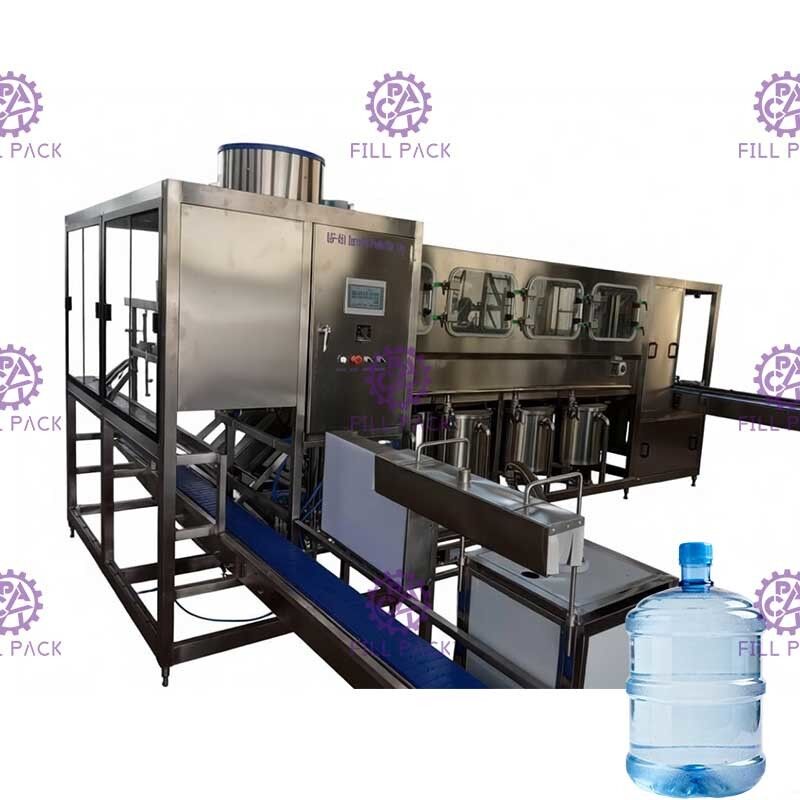

Máy được tích hợp rửa chiết rót và đóng nắp với nhau.Nó là máy lý tưởng để sản xuất nước thùng.Toàn bộ máy sử dụng vỏ inox 304, chống gỉ, có thể vệ sinh dễ dàng, các bộ phận điện chính đều có thương hiệu.Hệ thống kênh dẫn khí sử dụng sản phẩm thương hiệu Air TAC, máy có cấu tạo nhỏ gọn, chỉ chiếm diện tích nhỏ, hiệu quả làm việc cao.

Việc lắp đặt máy không cần vít cắm sàn, sau khi cất cánh, đặt máy trên sàn phẳng, sau đó điều chỉnh chiều cao chân đế và điều chỉnh tất cả áp suất chân đế ở mức trung bình.Sau khi máy được lắp đặt tốt, đi vào qua đường ống nước, đường ống thoát nước và nguồn điện, điện khí.

Quá trình làm việc:

Bộ phận chiết rót thùng có thể được chia thành 3 bước: rửa, chiết rót và đóng nắp, tổng số 16 trạm làm việc,

1, 2 trạm rửa khử trùng

2, 1 trạm nhỏ giọt

3, 2 trạm nước hồi

4, 2 trạm nước tinh khiết

5, 1 trạm nhỏ giọt

Một bên 8 trạm, Cả hai bên 16 trạm

Quy trình làm việc như sau:

• Các chai rỗng đi vào các trạm rửa và khử trùng thông qua dây chuyền và hộp đựng chai.(Chai rửa đi qua 8 trạm) Quá trình rửa sẽ được chia thành 4 bước: 1, rửa bằng nước kiềm nóng 2, rửa thimerosal ； 3, rửa bằng nước sạch, 4, rửa bằng nước tinh khiết. Mỗi bước rửa được đặt thành 8S, sau rửa, sẽ có 10S cho nhỏ giọt.Khi động cơ truyền động chạy với chai rỗng, và đi vào vùng cảm ứng định vị với cảm biến trên xích, công tắc cảm biến định vị sẽ gửi tín hiệu dừng động cơ truyền động, đồng thời bơm nước rửa chai bắt đầu hoạt động Công việc xả nước và khử trùng (thời gian xả nước được điều khiển bởi cài đặt chương trình PLC);

2. Sau khi súc rửa, các chai rỗng đã tráng được vận chuyển bằng cơ cấu truyền động rửa chai, và rơi trên giá đẩy chai.Xi lanh đẩy chai có tác dụng đẩy các chai rỗng đến vị trí chiết rót, sao cho vòi rót thẳng hàng với miệng chai nước,… Sau khi xả hết nước, bơm chiết rót bắt đầu đổ đầy.(Thời gian làm đầy do người dùng điều chỉnh theo nhu cầu)

3. Khi chiết rót đầy, PLC sẽ gửi tín hiệu điều khiển, van điện từ chiết rót đóng và ngừng nạp.Sau khi chiết rót xong, chai nước tiếp theo được đưa đến nắp của khu vực đóng nắp và được đưa đến khu vực tuyến, xi lanh đóng nắp dẫn động thiết bị đóng nắp để ấn chặt nắp.Tại thời điểm này, một chu kỳ tưới rửa đã hoàn thành.

Thông số:

Chi tiết củasự thi công:

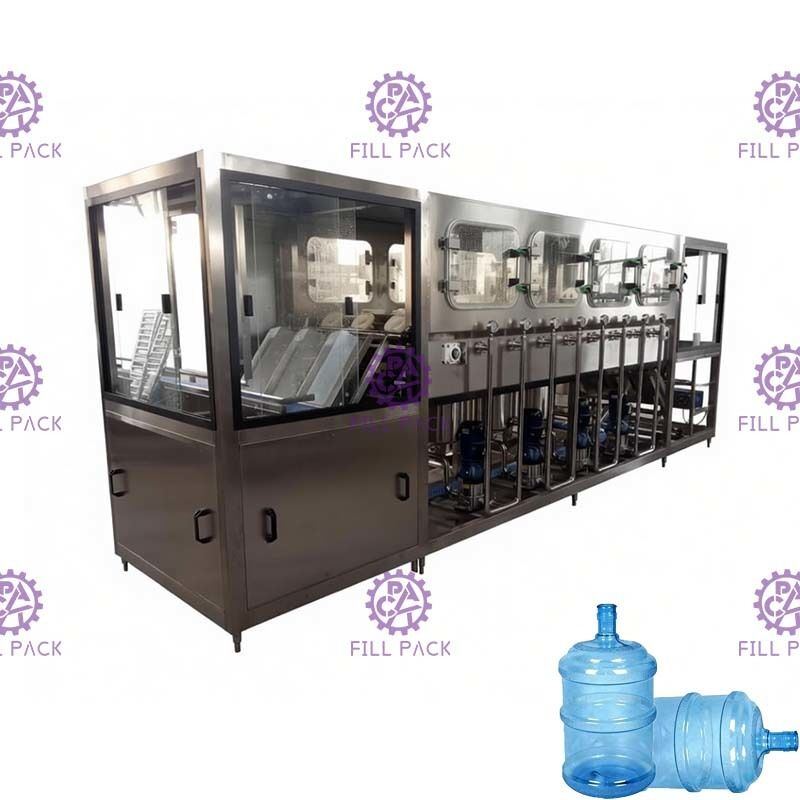

Vỏ SUS304 có cửa sổ đẹp	Đầu rửa

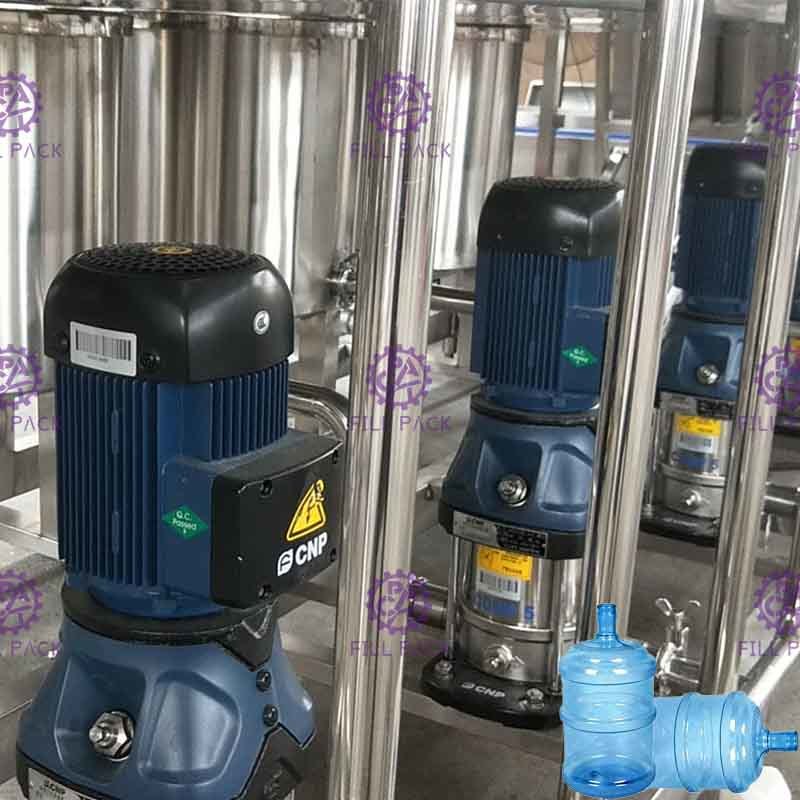

Máy bơm nước	Chiết rót và đóng nắp
