Dây chuyền sản xuất máy đóng chai nước khoáng 1200bph Hoàn thành Máy chiết rót nước đóng chai 5 Gallon / 20L

1.1, De-capper tự động

Dòng chổi bên ngoài chai Gallon này được điều khiển bằng xi lanh, điều khiển bằng PLC;Làm việc tự động bằng cách kiểm tra thùng;
Đầu khử mũ được cấu tạo bởi thiết bị vuốt và xi lanh, vị trí đầu tháo có thể di chuyển lên xuống, thiết bị vuốt có thể được điều chỉnh một chút để phù hợp với các loại mũ khác nhau.
Khi chai gallon vào máy, đầu tháo nắp sẽ đi xuống và thiết bị vuốt sẽ giữ chặt hai bên nắp thùng, sau đó nhấc thùng lên để tháo nắp;Và khi nắp được tháo ra, không khí máy nén sẽ thổi nắp vào phễu nắp, sau đó rơi ra bên ngoài vào ngăn chứa của khách hàng;
Áp lực vuốt được điều chỉnh để bảo vệ mũ;

Chung

Dòng chổi bên ngoài chai Gallon được sử dụng để rửa chổi bên ngoài lọ gallon;Khi các bình được băng tải đưa vào máy, các chổi bên trong được điều khiển bằng động cơ sẽ quay nhanh chóng.Hình dạng bàn chải chính được làm theo hình dạng và kích thước lọ mà cổ và vai lọ sẽ được rửa sạch hoàn toàn.Việc hiển thị nước sẽ được thực hiện cùng lúc với quá trình rửa bàn chải.

Kích thước: 1800 * 1550 * 1750mm
Trọng lượng: 200kg
Công suất: 3KW

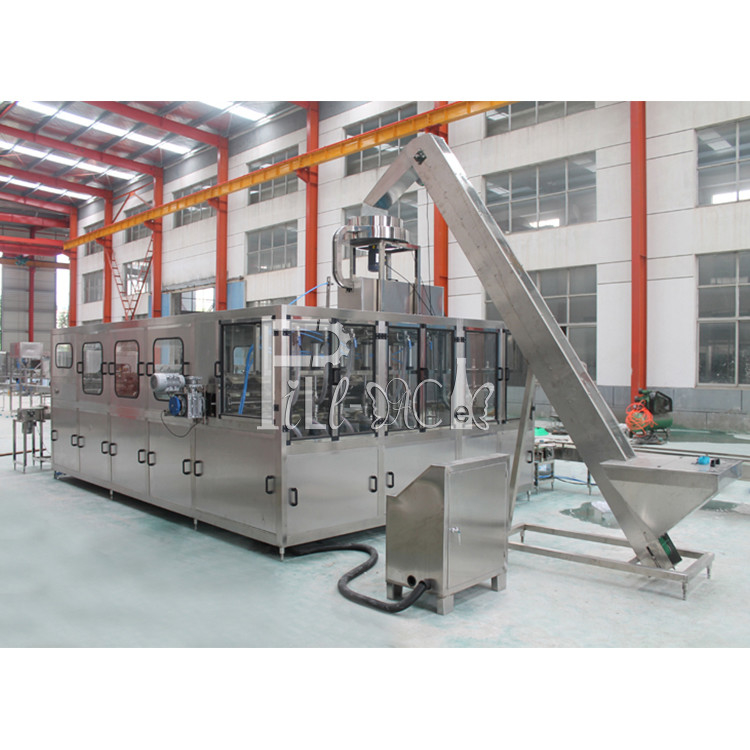

Máy rửa bình monoblock

Máy giặt chủ yếu bao gồm khung, bộ phận truyền động, đường xả, két nước, giá đựng chai lọ cũng như các bộ phận khác.

1, Giá đỡ: hoàn toàn bằng thép không gỉ hàn ống vuông 80x80, độ bền cao, độ cứng tốt, trọng lượng nhẹ, hình thức đẹp, dễ vệ sinh, v.v.Tự động hàn thân chai và khung xe.

2, Bộ truyền động: nhông xích dẫn động, xích, giá đỡ bình sữa, cốc đựng chai đặc, ... trong đó xích, nhông xích đã được thiết kế cẩn thận để làm cho nó trở nên khoa học hơn và hoàn hảo hơn.

3, Dẫn động chính: trạm băng tải điều khiển tần số chai mỗi lần giữ cố định, đĩa xích liên quan đến vị trí của chai tự động và vị trí góc ra khỏi chai cũng được tính toán nghiêm ngặt để đảm bảo vị trí chính xác của toàn bộ hoạt động tự động.

4, Điều chỉnh: Bạn có thể điều chỉnh các bu lông mang đầu xích để đảm bảo rằng toàn bộ chuỗi có độ đàn hồi nhất quán.

Các đường ống được làm bằng thép không gỉ kết nối đường ống máy giặt, vòi phun xoắn ốc có điểm rửa mạnh hơn cho hiệu quả tốt, hiệu quả cao không có ngõ cụt.

Việc súc rửa được chia thành 18 lần và các trạm xả được thiết lập sau mỗi bước rửa bằng chất lỏng kiềm, tái chế nước hồi lưu, nước vô trùng và nước tinh khiết, thời gian mỗi trạm là 8S.

Thông số:

Xi lanh: AirTAC-Đài Loan

Van từ tính: AirTAC-Taiwan

Tiêu thụ không khí: 0,6M3 / phút;0,6Mpa

Bơm tăng áp bơm: Nanfang

Động cơ: LJL ZheJiang

PLC: Mitsubishi Japanse

Công suất sưởi: 18KW, các bộ phận khác Công suất: 6KW

Kích thước: 11000 * 2300 * 2200mm

Trọng lượng: 5000kg

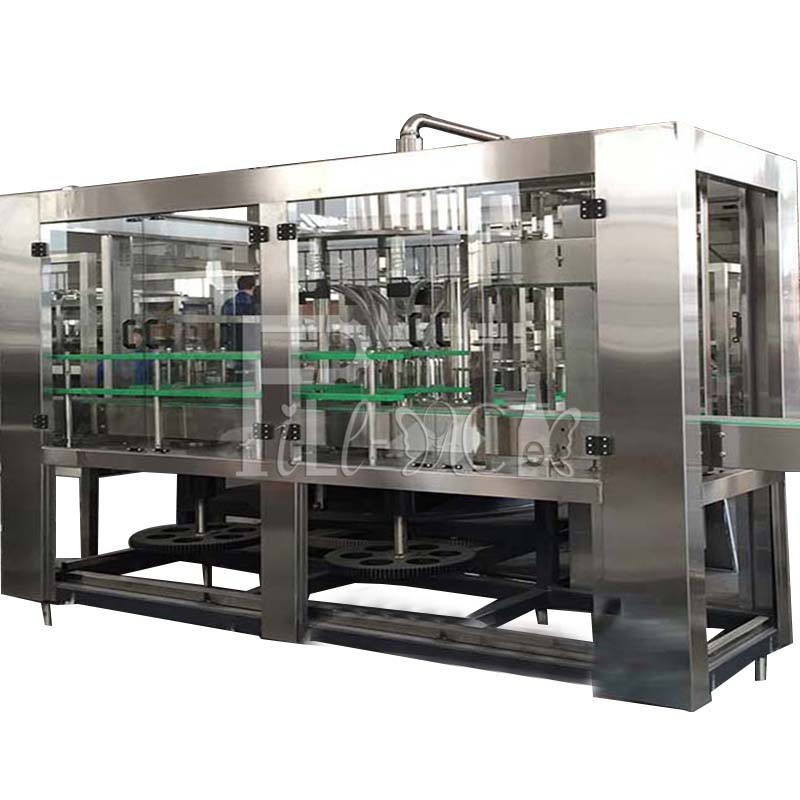

Máy chiết rót bình quay tự động:

Chung:

Máy này sử dụng vi áp suất làm đầy chất lỏng tưới vào thùng thông qua máy bơm đến nước, luôn đảm bảo rằng quá trình chiết rót đầy thùng ở trạng thái chất lỏng tưới, đỉnh thùng chất lỏng tưới có cảm biến áp suất, cảm biến áp suất thông qua tín hiệu vào biến tần bằng biến tần điều khiển tốc độ động cơ bơm, do đó đảm bảo áp suất làm đầy không đổi.

Chai được đưa bằng bánh xe sao vào máy chiết rót chai, khu vực chiết rót đến điểm xuất phát, các con lăn chai dọc theo cam sẽ giữ lên, van bắt đầu chiết rót chai, và với thân chai, v.v ... cùng quay đồng bộ;chai đến khu vực nạp điểm cuối tưới, để tiếp cận các chai cam con lăn có khả năng tự phục hồi thấp Đóng van chiết rót, làm đầy phần cuối của thùng bằng bánh xe hình sao được đưa ra khỏi máy chiết rót chai.

Thành phần:

PLC: Mitsubishi

Thành phần không khí: AirTAC

Máy bơm nước: NanFang

Đầu dò: Mitsubishi

Thông số:

Công suất: 5KW

Đầu chiết rót: 9 chiếc

Kích thước: 2900 * 2700 * 2200mm

Trọng lượng: 2500kg
