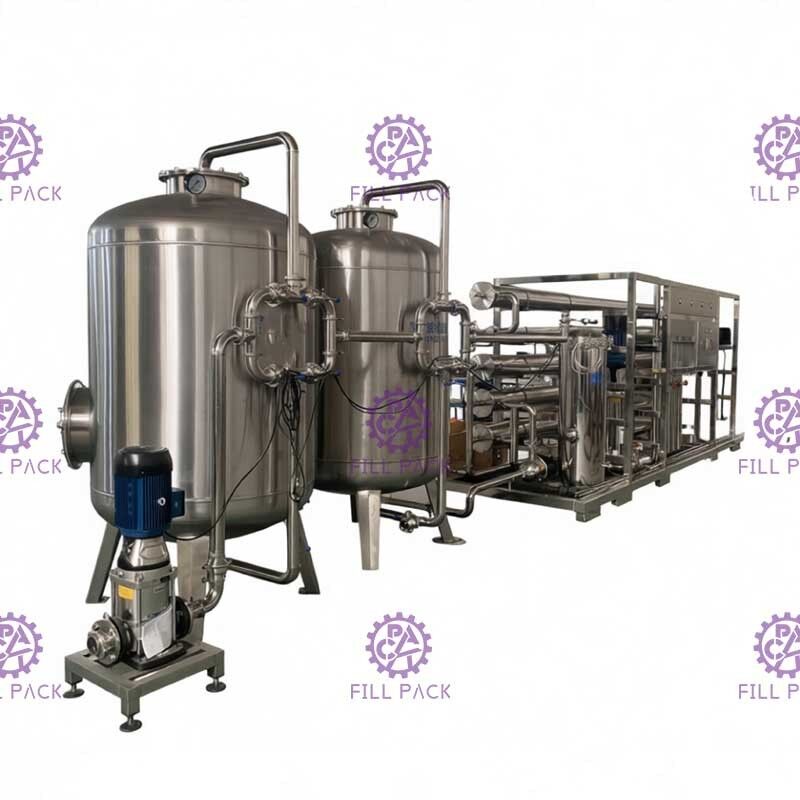

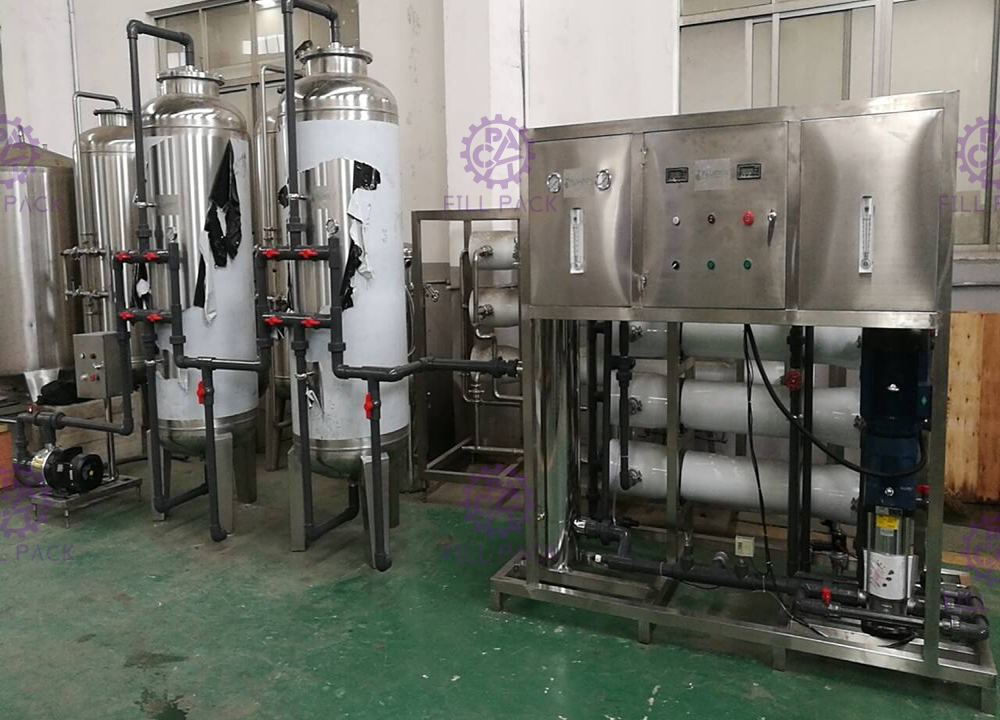

Máy xử lý nước thẩm thấu ngược 3000lph uống tinh khiết / có thể uống được

Mô tả sản phẩm

Mô tả kỹ thuật:

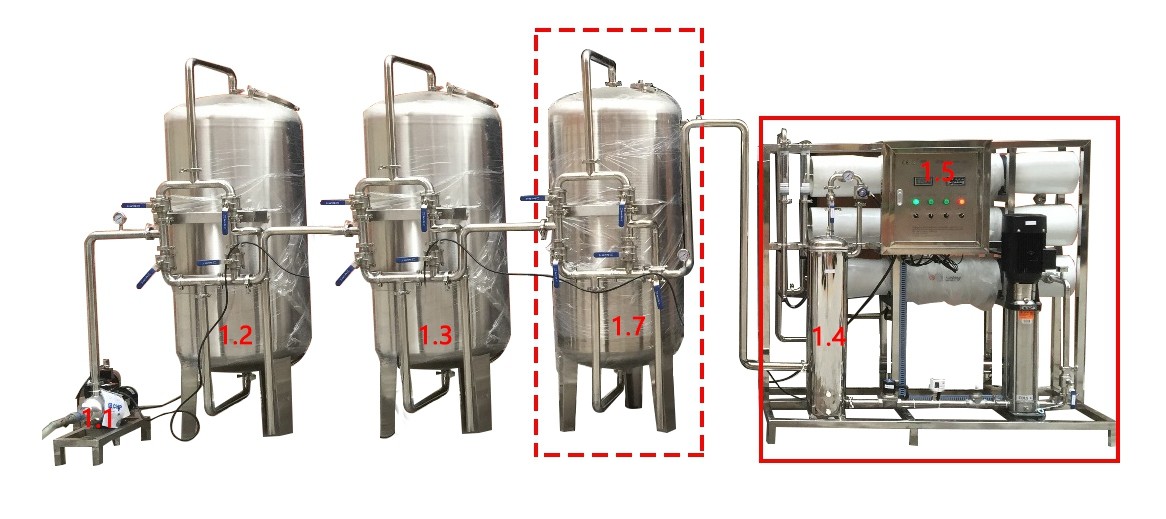

Hệ thống xử lý nước được chia thành 4 bộ phận: Bộ phận tiền xử lý, bộ phận RO, bộ phận khử trùng và bộ phận kết hợp.RO là cốt lõi của hệ thống.



Tiền xử lý: Máy bơm nước thô, Bộ lọc cát thạch anh, Bộ lọc cacbon hoạt tính, Bộ trao đổi ion natri, Bộ lọc hộp mực, vv Các chức năng như sau:

a, Tránh tạo ra vết nứt trên bề mặt màng;(Gồm Fe3, Fe2, CaCO3, CaCO4, SrSO4, CaF2, SiO2, Fe và Nhôm-oxit);

b, Tránh chất tạo keo và khối tầng sôi trào lên;

c, Tránh khối sinh vật lên;

d, Tránh vi sinh vật chặn lại;

e, Tránh vỡ màng do chất oxy hóa;

f, Đảm bảo sản xuất nước ổn định bằng RO;

g, Đảm bảo không có khối từ độ cứng cao;



1.1, Máy bơm nước thô:

Cung cấp lưu lượng và áp suất cần thiết cho thiết bị sau đó;(Thương hiệu NANFANG, máy bơm chất lượng SỐ 1 tại Trung Quốc)



Thông số:

Mô hình: CHL8-30

Vật chất: SUS304

Lưu lượng: 8m3 / h

Thang máy: 25,5m

Công suất: 1.1KW

Cách mạng: 2900Rpm

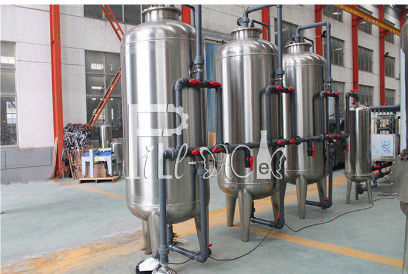

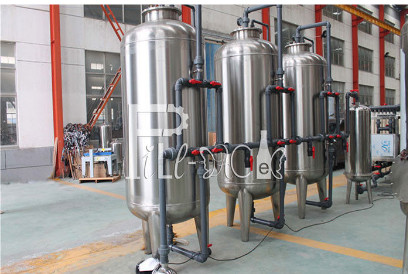

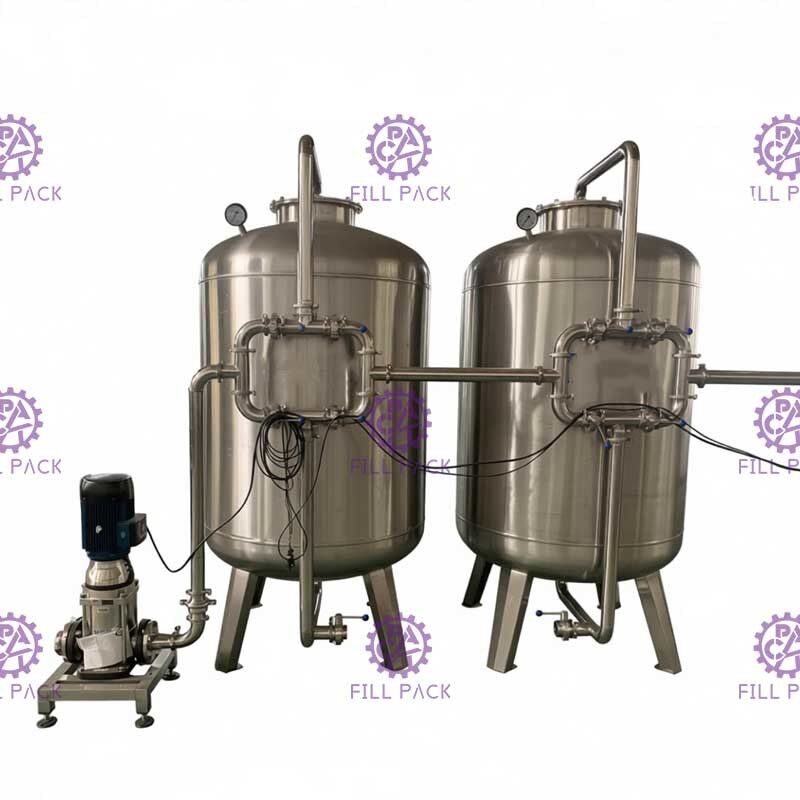

1.2, Bộ lọc cát thạch anh:

Áp dụng chất lượng cao SUS304, với hệ thống điều khiển tự động, hệ thống đường ống, bao gồm hố ga, lỗ tay, thiết bị phân phối nước trên và dưới, vật liệu lọc, đó là mô hình áp lực.

Bên trong bộ lọc cát, có đặt nhiều lớp cát thạch anh có đường kính khác nhau.Thiết kế bộ lọc cần xem xét đầy đủ cường độ xả ngược, hệ thống hoạt động không ổn định chủ yếu là do lỗi thiết kế xả ngược của bộ lọc cát, Hiệu ứng xả ngược kém sẽ làm tăng SDI đông tụ cát (chỉ số ô nhiễm), và sẽ gây ô nhiễm cho màng.



Xem xét một lần khởi động lại sau khi xả ngược, bề mặt bộ lọc mới không được tạo ra đầy đủ, tạp chất dễ dàng đi qua, bộ lọc cát của chúng tôi áp dụng mô hình hoạt động tốc độ dòng chảy thấp, điều này sẽ nâng cao hiệu quả lọc và giảm ô nhiễm sau đó.



Xả ngược sẽ làm cho các vật liệu lọc giãn nở 15-25%, tốt hơn nên sử dụng khí nén để làm việc cùng nhau, cường độ 18-25L / sm2.Tạp chất sẽ dưới 1 trong tình huống này.



Thông số:

Mô hình: SUS-600

Mô hình hoạt động: Mô hình áp suất vận hành tự động, xả mô hình thủ công và xả ngược

Tốc độ dòng chảy: 6m3 / h

Áp suất thiết kế: 0,3Mpa

Đường kính: Ø600mm

Chiều cao: 2500mm

Độ dày: 2mm trên thân và 3mm trên đầu

Vật chất: SUS304

Vật liệu lọc: Cát thạch anh mịn



1.3, Bộ lọc carbon hoạt tính

Áp dụng chất lượng cao SUS304, với hệ thống điều khiển tự động, hệ thống đường ống, bao gồm hố ga, lỗ tay, thiết bị phân phối nước trên và dưới, vật liệu lọc, đó là mô hình áp lực.

Chức năng chính là loại bỏ chất hữu cơ và clo dư.Bên trong chứa đầy than hoạt tính làm sạch nước, nước sau khi qua bộ lọc này: 1, 60% chất hữu cơ sẽ được hấp thụ;2, clo dư sẽ được hấp thụ, hoạt động không chỉ là hấp thụ, trong khi nó sẽ tạo ra xúc tác trên bề mặt cacbon hoạt tính, vì vậy cacbon hoạt tính sẽ không được hấp thụ đầy đủ, chỉ mất một ít cacbon.

Sau khi qua bộ lọc cát và bộ lọc than hoạt tính, nước sẽ đạt tiêu chuẩn để đi vào thiết bị lọc: SD1≤4 ；

Thông số:

Mô hình: SUS-600

Mô hình hoạt động: Mô hình áp suất vận hành tự động, xả mô hình thủ công và xả ngược

Tốc độ dòng chảy: 6m3 / h

Áp suất thiết kế: 0,3Mpa

Đường kính: Ø600mm

Chiều cao: 2500mm

Độ dày: 2mm trên thân và 3mm trên đầu

Vật chất: SUS304

Vật liệu lọc: Than hoạt tính mịn



1.4, Bộ lọc hộp mực

Để tránh thạch anh xâm nhập vào RO làm vỡ màng lọc, màng lọc có thể sử dụng trong 3 tháng trong điều kiện làm việc bình thường, thiết kế phù hợp để thay hộp mực nhanh chóng.

Thông số:

Mô hình: SUS-320

Mô hình hoạt động: mô hình áp suất bên ngoài

Tốc độ dòng chảy: 6m3 / h

Áp suất thiết kế: 0,3Mpa

Đường kính: Ø320mm

Chiều cao: 1600mm

Độ dày: 1.5mm

Vật chất: SUS304

Vật liệu hộp mực: Polypropylene 5um phun nung chảy

Hộp mực số lượng: 6 cái

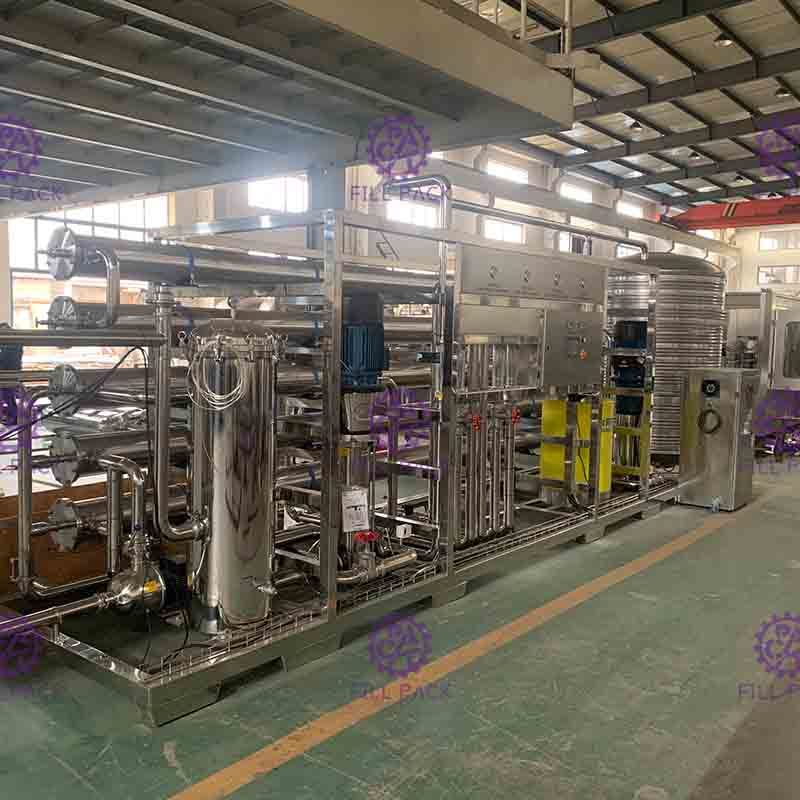

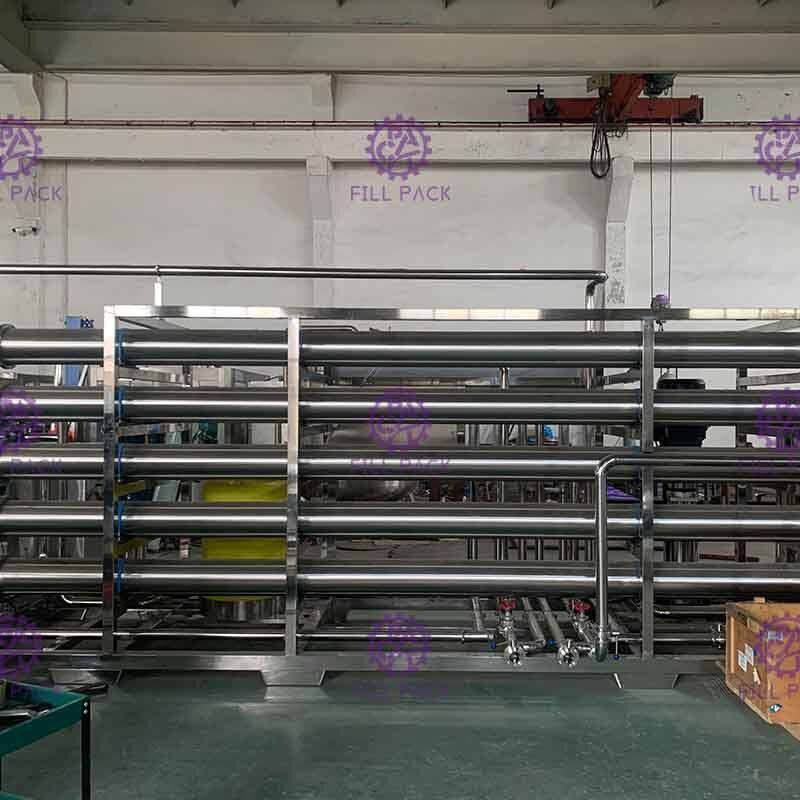

1.5, đơn vị RO

Màng RO là bộ phận quan trọng của toàn bộ hệ thống RO, nó sẽ quyết định hệ thống có hoạt động được hay không.Nước đi qua RO có thể loại bỏ vi khuẩn, chất hữu cơ và vi sinh vật.



Không có sự thay đổi pha nào được tạo ra trong thiết bị RO trong quá trình lọc nước.Tỷ lệ thu hồi nước cao, kích thước nhỏ, tính tự động hóa cao.



Toàn bộ giá đỡ SUS304, phần tự động hóa áp dụng điều khiển công tắc tơ AC, áp dụng đồng hồ đo lưu lượng, đồng hồ đo áp suất và van từ điện tự động xả, v.v.

Thiết bị bảo vệ: Công tắc bảo vệ áp suất thấp và áp suất cao được đặt trước khi cấp nước vào và sau khi xả nước.Máy bơm tăng áp và hệ thống sẽ dừng khi cấp nước không đủ.Thực hiện cắt máy bơm tăng áp khi có áp suất xả quá lớn để tránh tình trạng hệ thống chạy trong tình trạng vượt quá áp suất.



Hướng nước chảy ở trạng thái làm việc:



Bản vẽ bố trí nhà máy (mm)
