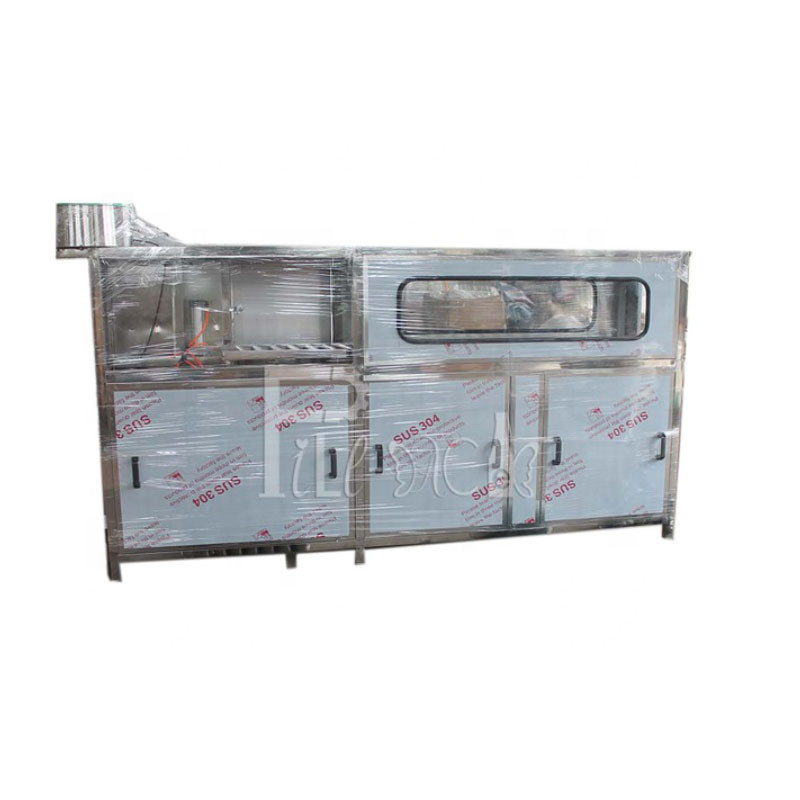

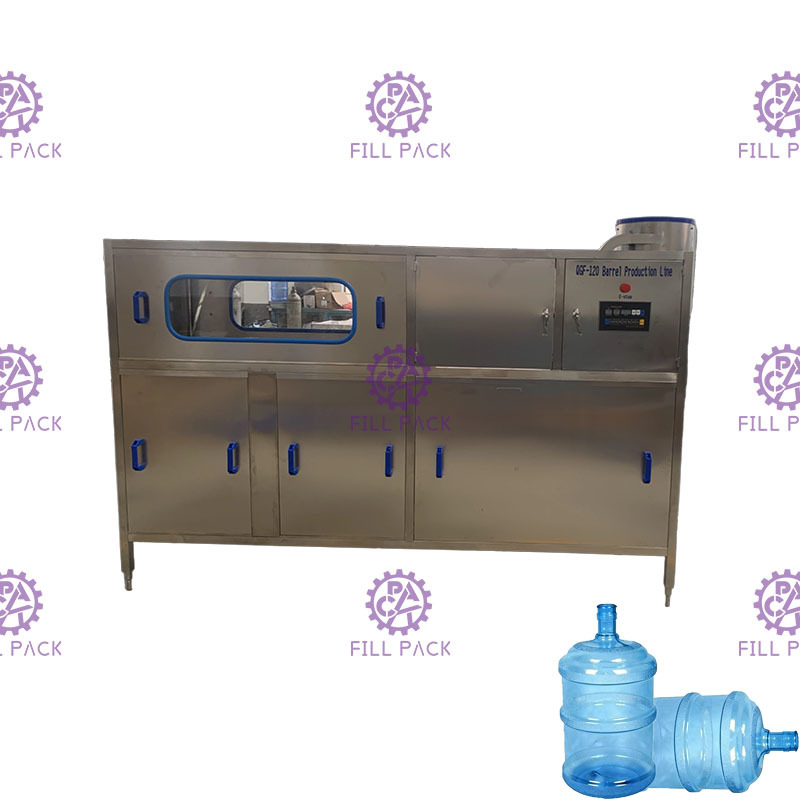

120bph PLC Sus304 Thiết bị đóng chai nước 5 Gallon

1, Monoblock rinser-filler-capper với đầy đủ SUS304

Nguyên tắc:

Nhà máy sản xuất nước Gallon này được tích hợp các chức năng đóng nắp rửa bình với nhau;

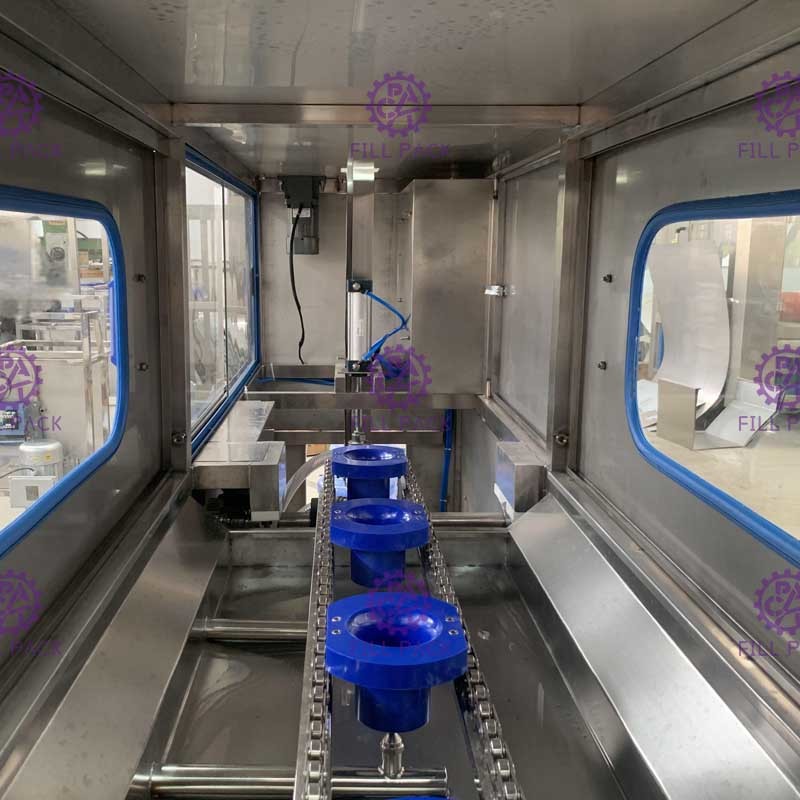

Công nhân nạp bình rỗng lên giá đỡ bình bằng tay, người giữ bình có bình sẽ được chuyển trước để rửa bình, truyền lực bằng xi lanh bánh răng;

Quá trình rửa sẽ được chia thành 3 phần, quy trình thứ nhất là bằng dung dịch khử trùng, quy trình thứ hai là rửa bằng nước tái chế, quy trình thứ ba là bằng nước tinh khiết;

Sau khi rửa, bình sẽ rơi xuống tấm góc từ giá đỡ bình bằng dây xích truyền lực với trọng lực;

Sau đó, các bình sẽ được đẩy bằng cách đẩy xi lanh đến dưới đầu chiết rót, sau đó bắt đầu làm đầy;

Khối lượng chiết rót có thể được kiểm soát bằng cách thiết lập thời gian chiết rót.

Các lọ đầy sẽ được đẩy xuống dưới nắp đậy bằng các lọ rỗng sau đó.

Công nhân đưa nhiều nắp lộn xộn vào bộ nạp nắp, bộ nạp nắp sẽ tự động phân loại nắp để tải xuống thanh ray.Khi chai đầy đi qua đầu đóng nắp, nắp sẽ rơi xuống cổ chai, sau đó xi lanh đóng nắp sẽ tự động đóng nắp bằng xi lanh nhấn nắp.

Nhân vật:

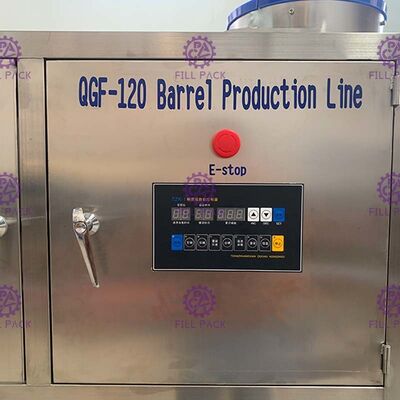

1, Toàn bộ máy được điều khiển bởi hệ thống vi máy tính PID, tất cả hành trình của xi lanh được tính toán trước cho khoảng cách điều khiển;

2, Máy có thể làm việc theo mô hình tự động, mô hình thủ công là để kiểm tra máy;

Thông số:

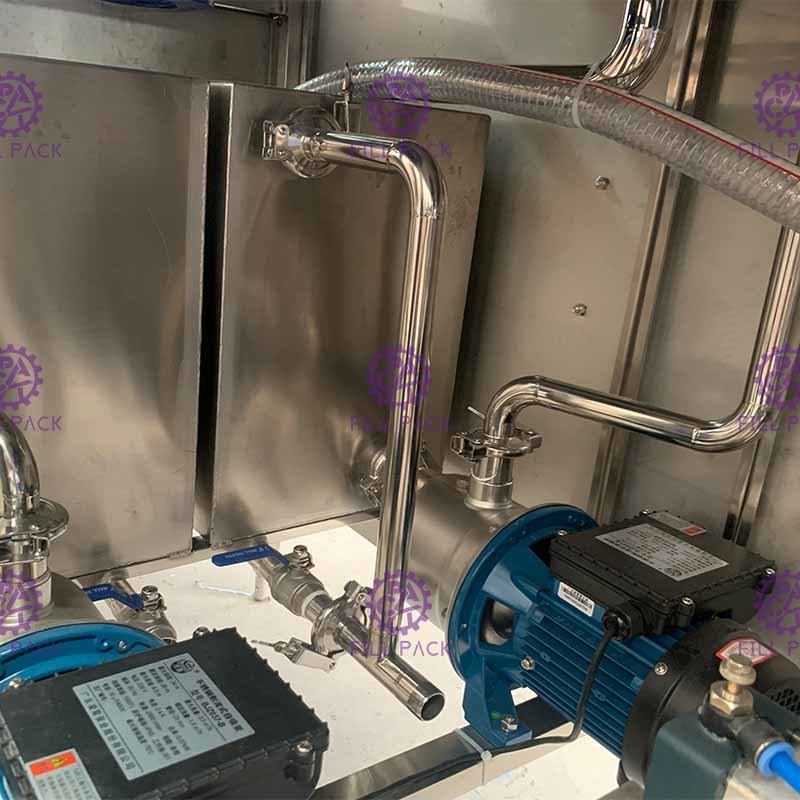

Bơm rửa 1: 0,37KW

Bơm rửa 2: 0,37KW

Bơm chiết rót: 0,55KW

Động cơ phân loại nắp: 0,09KW

Kích thước: 2500 * 650 * 1600mm (không có bộ nạp nắp) / 2500 * 650 * 1800mm (có bộ nạp nắp ở trên)

+ Băng tải 2000mm

Kích thước đóng gói: 2800 * 700 * 1600mm (không có bộ nạp nắp) / 2800 * 700 * 1800mm (có bộ nạp nắp ở trên)

Trọng lượng: 400kg

2, Băng tải con lăn 3, Kiểm tra ánh sáng
