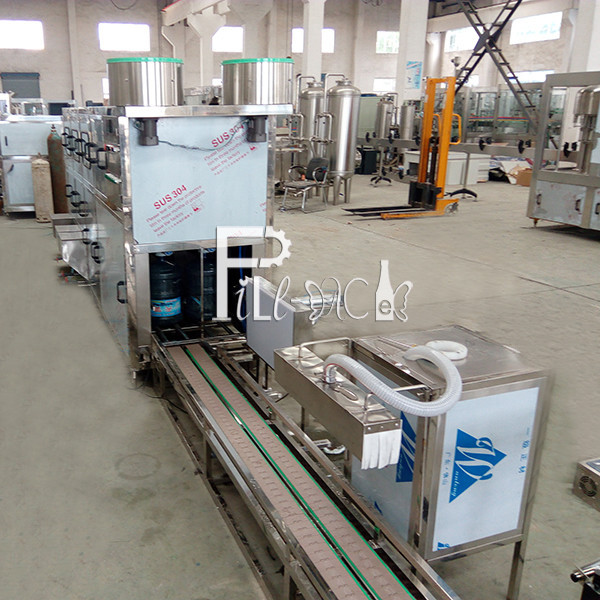

Băng tải đầu ra 300 Máy chiết rót thùng BPH

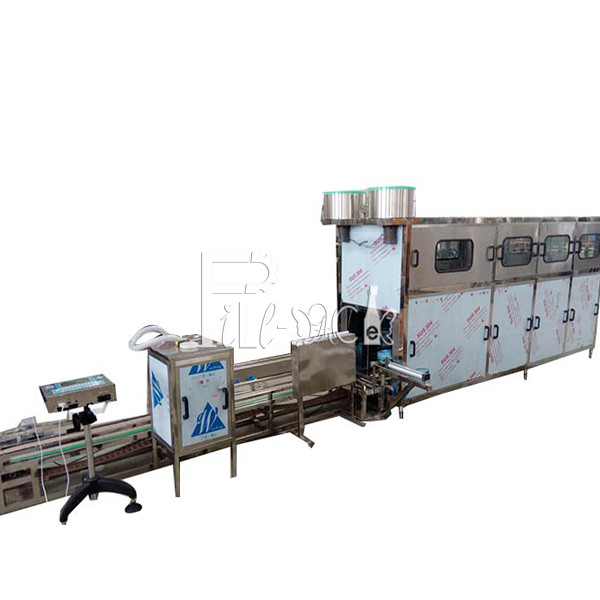

2, Máy chiết rót-đóng nắp Monoblock với SUS304 đầy đủ

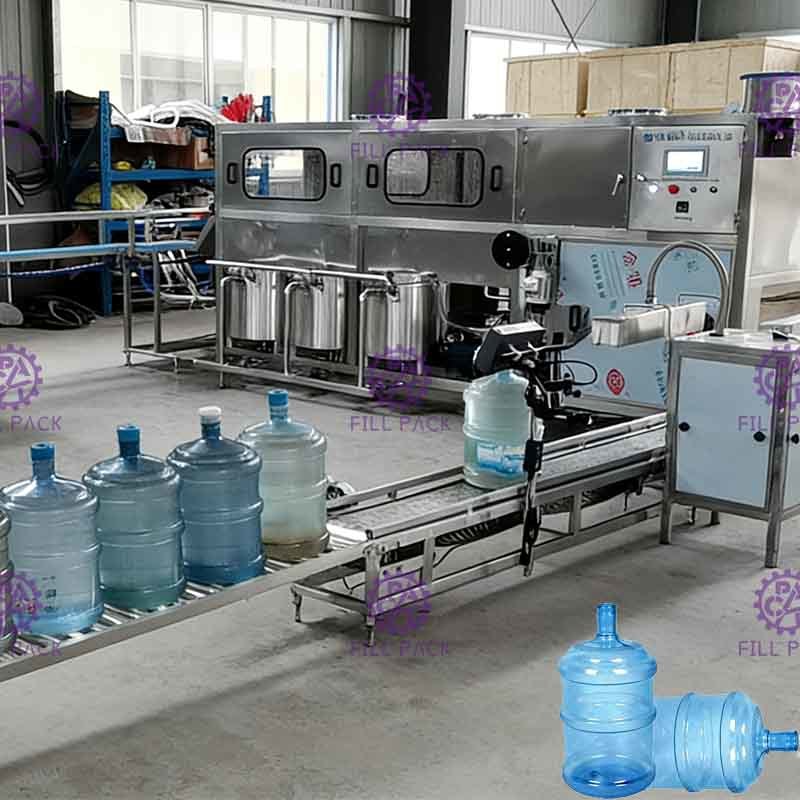

Nhà máy chiết rót nước bình gallon tích hợp rửa, chiết rót và đóng nắp lại với nhau.

Nó là máy lý tưởng để sản xuất nước đóng bình.

Toàn bộ nhà máy chiết rót nước bình gallon sử dụng thép không gỉ 304, chống ăn mòn, có thể dễ dàng làm sạch.

Các bộ phận điện chính đều là thương hiệu. Hệ thống kênh khí sử dụng sản phẩm thương hiệu Air TAC.

Nhà máy chiết rót nước bình gallon có cấu trúc nhỏ gọn, sẽ chiếm ít diện tích, hiệu quả làm việc cao.

Chỉ cần 2 người vận hành để điều khiển, là một lựa chọn tốt cho nhà máy.

Việc lắp đặt nhà máy chiết rót nước bình gallon không cần vít sàn, sau khi tháo vỏ, đặt nhà máy chiết rót nước bình gallon trên sàn phẳng, sau đó điều chỉnh chiều cao chân đế và điều chỉnh tất cả áp suất chân đế để đạt mức trung bình.

Sau khi máy được thiết lập tốt, hãy đưa vào thông qua đường ống nước, ống xả và nguồn điện, nguồn khí.

Quy trình làm việc:

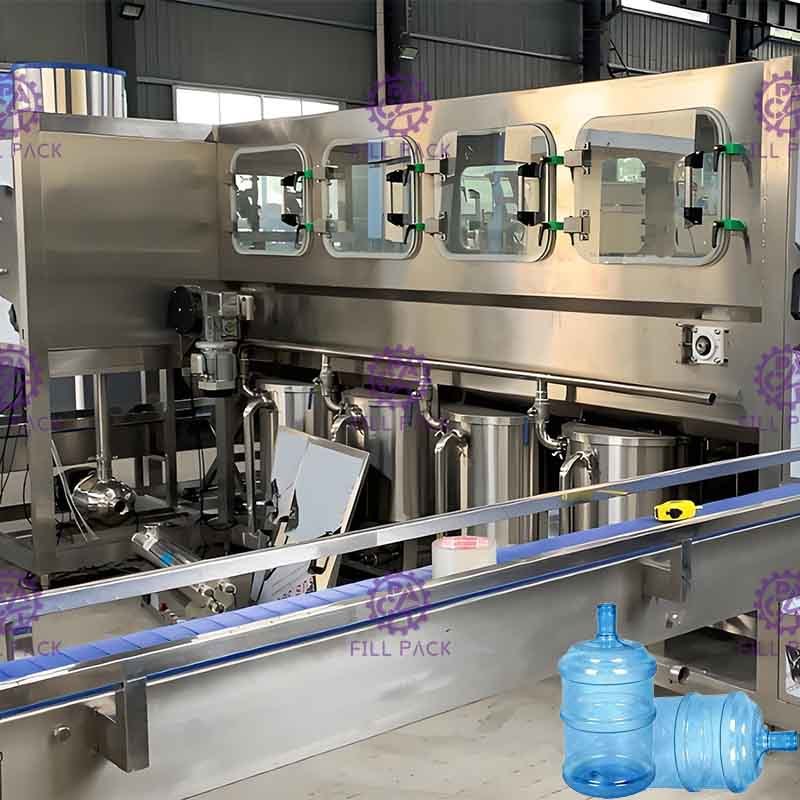

Bộ phận chiết rót bình có thể được chia thành 3 bước: rửa, chiết rót và đóng nắp, tổng cộng 36 trạm làm việc, quy trình làm việc như sau:

1) Đặt miệng bình rỗng vào ghế bình, bình rỗng sẽ được rửa trong tình trạng úp ngược, 4 trạm làm việc để đưa bình vào.

2) Quá trình rửa sẽ được chia thành 4 bước:

1, rửa bằng nước kiềm nóng 2, rửa bằng thimerosal; 3, rửa bằng nước sạch, 4, rửa bằng nước tinh khiết. Mỗi bước rửa được đặt là 8S, sau khi rửa, sẽ có 10S để nhỏ giọt.

3) Bình sau khi rửa sẽ di chuyển xuống 45 độ thông qua xích truyền và sẽ đi qua xích ra và lật 45 độ bằng xi lanh nâng bình đến vị trí chiết rót.

4) Van chiết rót sẽ được điều khiển bởi xi lanh để đưa vào bình và bắt đầu chiết rót, thời gian chiết rót được điều khiển bởi PLC và thời gian chiết rót có thể điều chỉnh được bằng bảng điều khiển theo bề mặt chất lỏng chiết rót.

Sau khi chiết rót, nước thừa sẽ trở lại bể nước tinh khiết bằng van thông hơi tự động, nó có thể làm giảm lượng nước tiêu thụ. (không bao gồm bể chứa nước)

5) Sau khi quá trình chiết rót kết thúc, bình đã được chiết rót sẽ được đẩy đến vị trí đóng nắp bằng xi lanh dừng bình, toàn bộ quá trình kết thúc cho đến bây giờ.

Phụ tùng miễn phí:

Vòng đệm cho van chiết rót*1 bộ

Danh sách phụ tùng được đề xuất:

Thông số:

Xi lanh: Air tech-Đài Loan

Van từ: Air tech-Đài Loan

Bơm tăng áp-bơm chiết rót: Nanfang

Động cơ: TWT Đài Loan

PLC: Mitsubishi Nhật Bản

Công suất: 5.3KW

Kích thước: 3400*1000*1750mm

Trọng lượng: 500kg

Xi lanh đẩy chai tự động

Hệ thống băng tải tự động

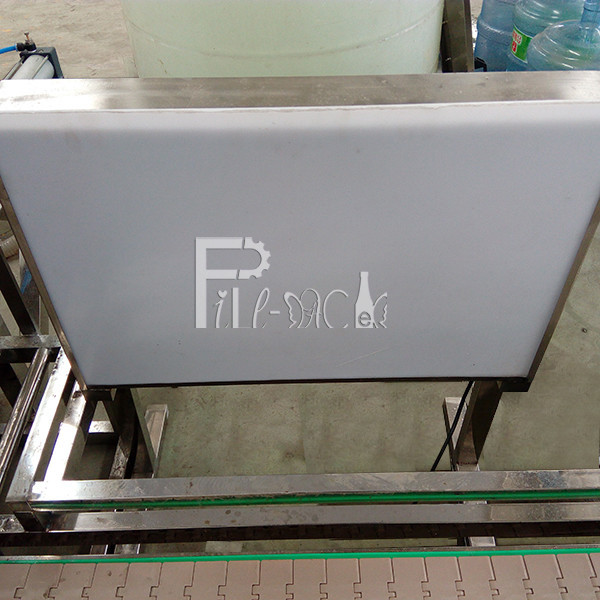

3, Băng tải cho đầu ra 4, Đèn kiểm tra 5, Đường hầm co màng nhãn

1.6, Máy in date bằng mực rắn

Mô tả:

Việc sử dụng công nghệ tích hợp quang điện, bánh xe mực rắn tiên tiến, có hiệu suất tuyệt vời của việc in tức thì và khô ngay lập tức, không dễ bị xóa. Máy có thiết kế tiên tiến, sản xuất chính xác, hoạt động ổn định, được điều khiển theo chiều dọc ở vị trí bằng điều khiển điện tử, có thể điều chỉnh tùy ý, các hành động in và đếm được điều khiển bằng quang điện, và số lượng tờ có thể in được thiết lập.

Áp dụng cho việc in lõm bề mặt hoặc in màu ngày sản xuất, số lô sản phẩm, ngày hết hạn, kiểm tra trình độ, v.v. của hộp giấy, nhãn, thẻ, chứng nhận, v.v., với phân loại tự động, đếm tự động, định vị ngẫu nhiên, thời gian in đặt trước, Lõm rõ ràng, màu sắc tùy chọn, tốc độ in nhanh, in tức thì khô ngay lập tức, mất mát và các ưu điểm khác.

Bản vẽ bố trí nhà máy 300BPH để tham khảo:
