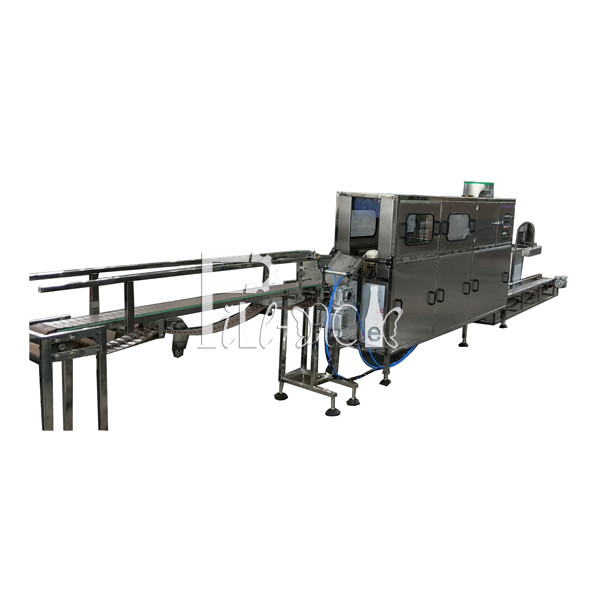

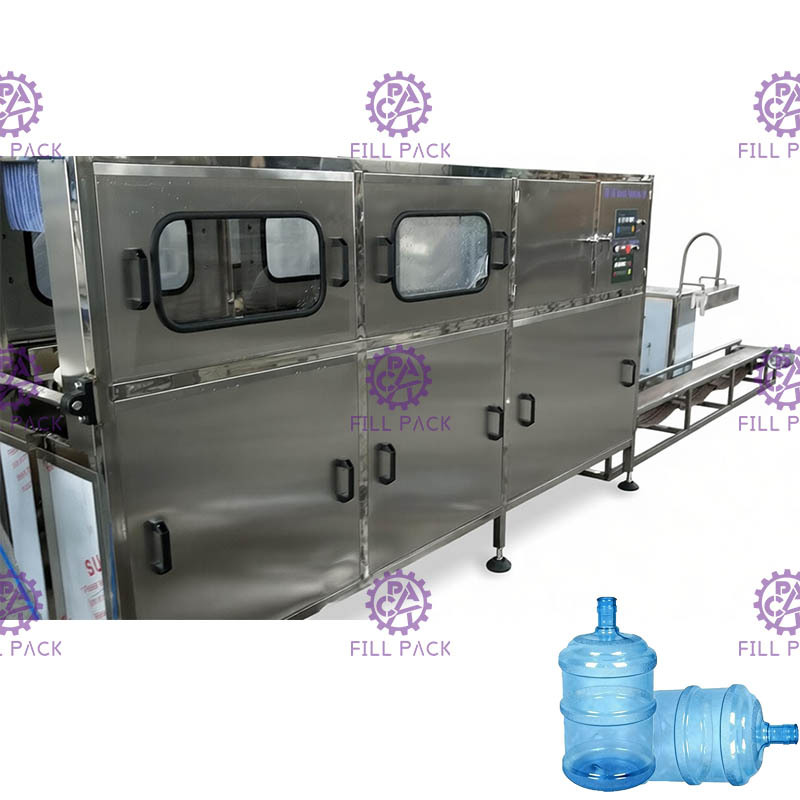

3400 * 780 * 1950mm Dòng vô trùng 120 BPH Gallon

2, Monoblock rinser-filler-capper với đầy đủ SUS304

Nguyên tắc:

Dây chuyền đóng chai nước Barrel này được tích hợp các chức năng rửa bình-chiết rót-đóng nắp với nhau;

Công nhân nạp bình rỗng lên giá đỡ bình bằng tay, người giữ bình có bình sẽ được chuyển trước để rửa bình, truyền lực bằng bánh răng trụ;

Quá trình rửa sẽ được chia thành 3 phần, quy trình thứ nhất là bằng dung dịch khử trùng, quy trình thứ hai là rửa bằng nước tái chế, quy trình thứ ba là bằng nước tinh khiết;

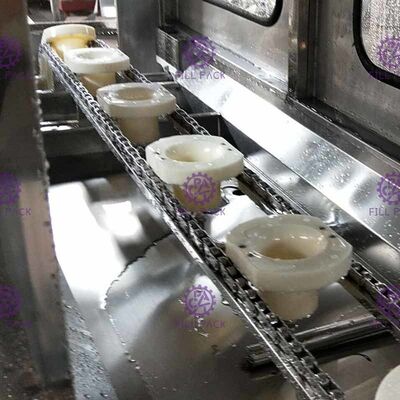

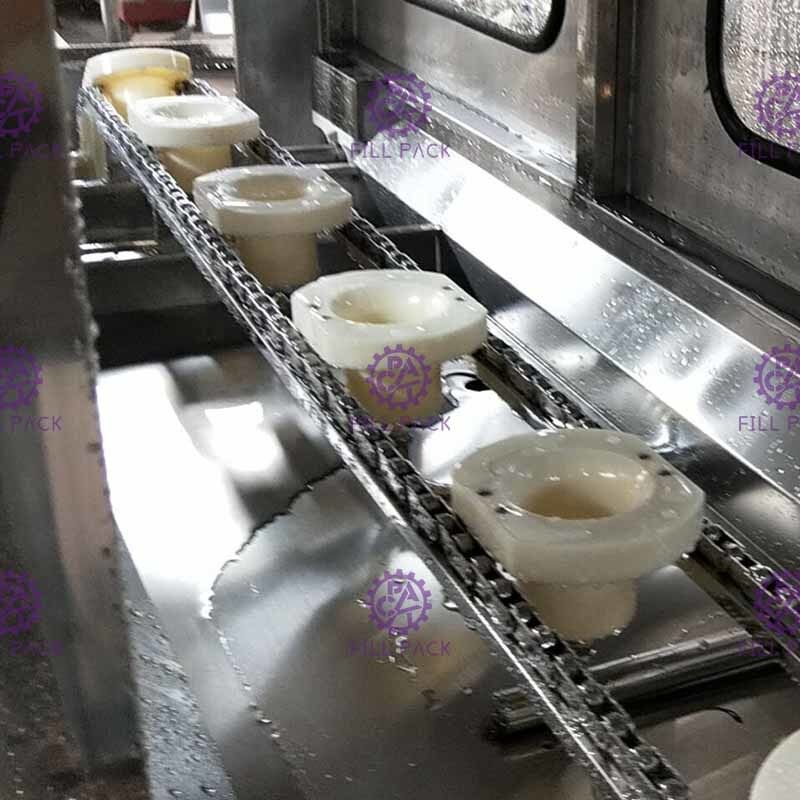

Sau khi rửa, bình sẽ rơi xuống tấm góc từ giá đỡ bình bằng dây xích truyền lực trọng lực;

Sau đó, các bình sẽ được đẩy bằng cách đẩy xi lanh đến dưới đầu chiết rót, sau đó bắt đầu làm đầy;

Khối lượng chiết rót có thể được kiểm soát bằng cách thiết lập thời gian chiết rót.

Các lọ đầy sẽ được đẩy xuống dưới nắp đậy bằng các lọ rỗng sau đó.

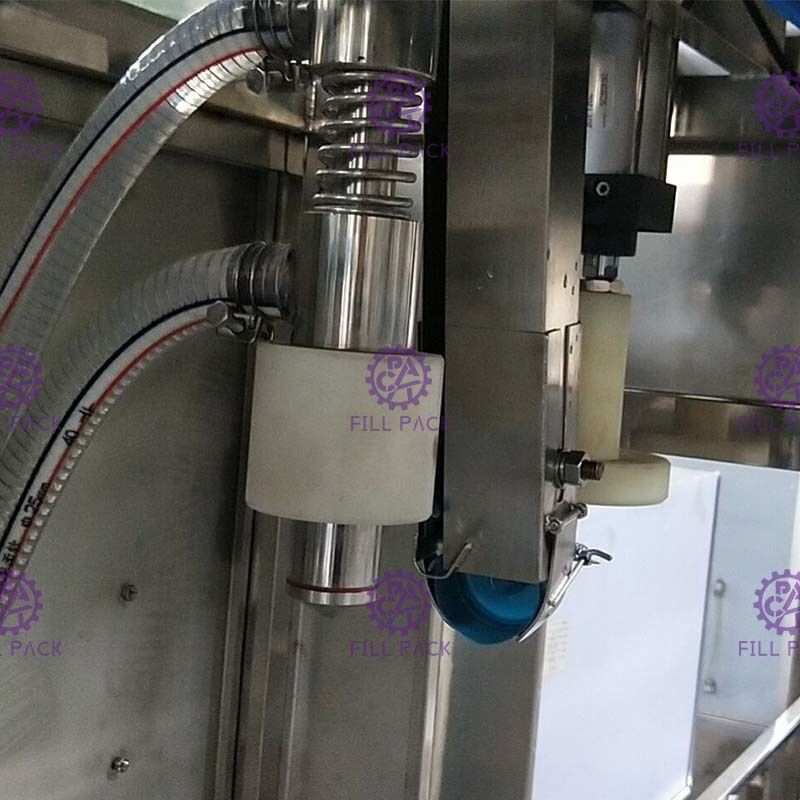

Công nhân đưa nhiều nắp lộn xộn vào bộ nạp nắp, bộ nạp nắp sẽ tự động phân loại nắp để tải xuống thanh ray.Khi chai đầy đi qua đầu đóng nắp, nắp sẽ rơi xuống cổ chai, sau đó xi lanh đóng nắp sẽ tự động đóng nắp bằng xi lanh nhấn nắp.

Nhân vật:

1, Dây chuyền đóng chai nước Barrel được điều khiển bởi hệ thống PLC, tất cả hành trình của xi lanh được tính toán trước cho khoảng cách điều khiển;

2, Dây chuyền đóng chai nước Barrel có thể hoạt động theo mô hình tự động, mô hình thủ công là để kiểm tra máy;

3, Thiết bị nạp tự động được điều khiển bởi hệ thống PLC;

Thông số:

Bơm rửa 1: 0,37KW

Bơm rửa 2: 0,37KW

Bơm chiết rót: 0,55KW

Động cơ phân loại nắp: 0,09KW

Kích thước: 3100 * 570 * 1450mm (bộ nạp nắp ở bên cạnh) / 2700 * 570 * 1720mm (bộ nạp nắp ở trên cùng)

+ Băng tải 2000mm

Trọng lượng: 400kg

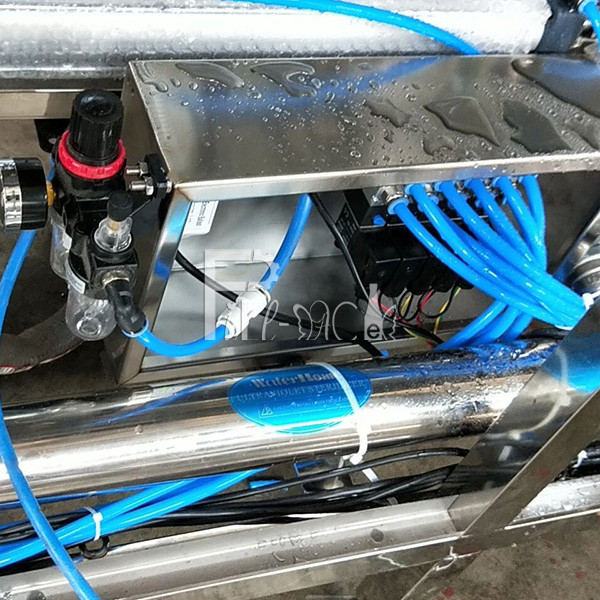

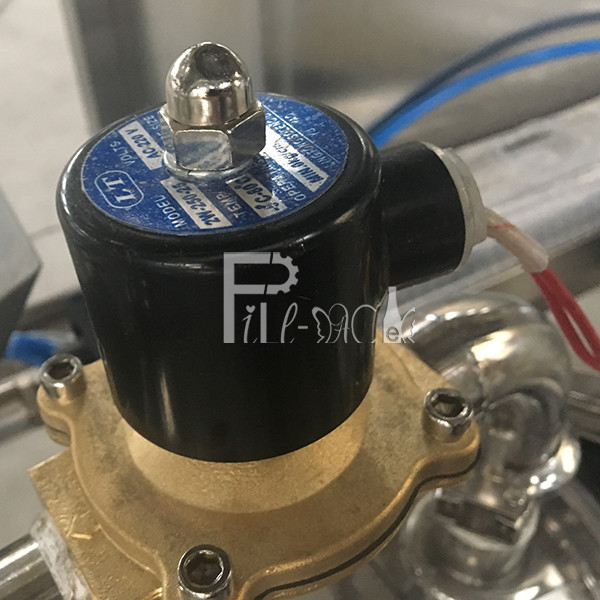

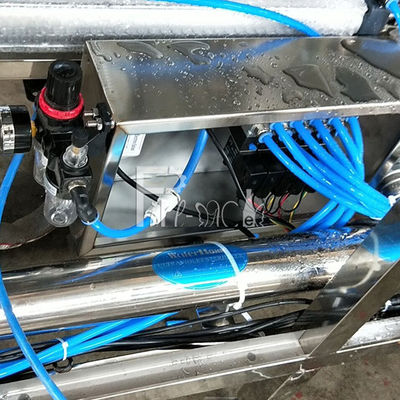

Kiểm soát chi tiết:

Thông số:

Bơm rửa 1: 0,37KW

Bơm rửa 2: 0,37KW

Bơm chiết rót: 0,55KW

Động cơ phân loại nắp: 0,09KW

Kích thước: 3100 * 570 * 1450mm (bộ nạp nắp ở bên cạnh) / 2700 * 570 * 1720mm (bộ nạp nắp ở trên cùng) + băng tải 2000mm

Trọng lượng: 400kg

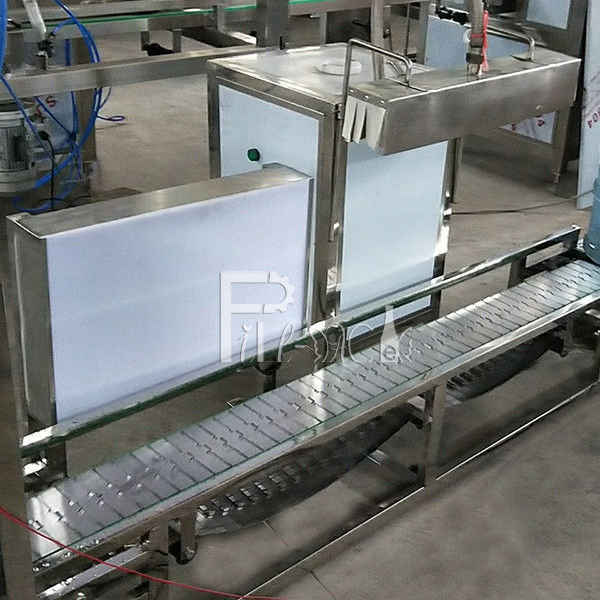

Băng tải SUS304 cho chi tiết đầu ra:

Danh sách phụ tùng được đề xuất:

3, Băng tải con lăn 4, Kiểm tra ánh sáng 5, Đường hầm thu nhỏ nhãn

1.6, Máy mã hóa cuộn mực rắn

Sự miêu tả:

Việc sử dụng công nghệ tích hợp quang điện, bánh xe mực rắn tiên tiến, có hiệu suất in tuyệt vời và khô tức thì, không dễ xóa.Máy tiên tiến về thiết kế, chính xác trong sản xuất, hoạt động ổn định, được điều khiển theo chiều dọc ở vị trí bằng điều khiển điện tử, có thể điều chỉnh tùy ý, các hành động in được kiểm soát quang điện và số lượng tờ có thể in được.

Áp dụng cho vết lõm trên bề mặt hoặc ngày sản xuất in màu, số lô sản phẩm, ngày hết hạn, tiêu chuẩn kiểm tra, v.v. của hộp giấy, nhãn, thẻ, giấy chứng nhận, v.v., với phân loại tự động, đếm tự động, định vị ngẫu nhiên, thời gian in đặt trước, Vết lõm rõ ràng, màu sắc tùy chọn, tốc độ in nhanh, in tức thì nhanh khô, mất nét và các ưu điểm khác.

Bố trí nhà máy drwaing để tham khảo:
