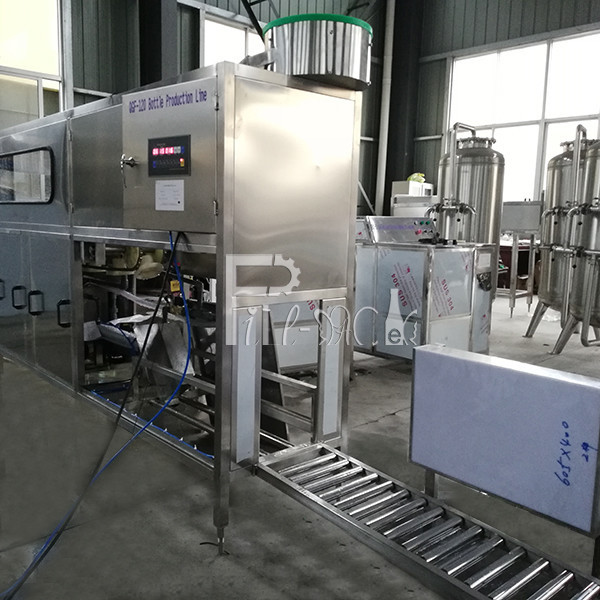

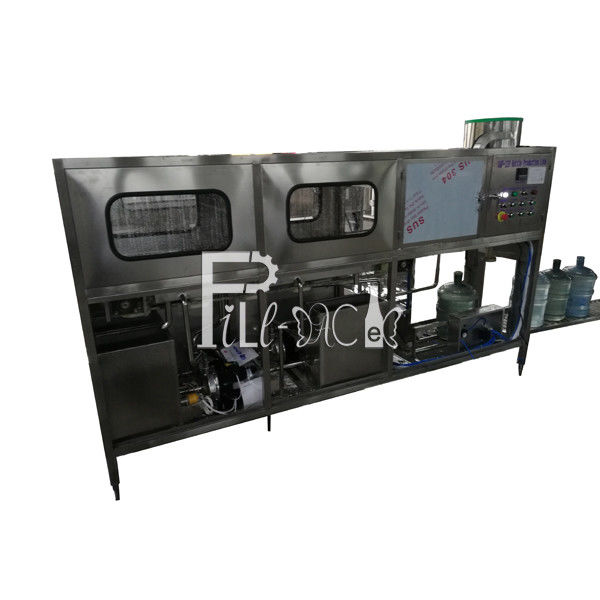

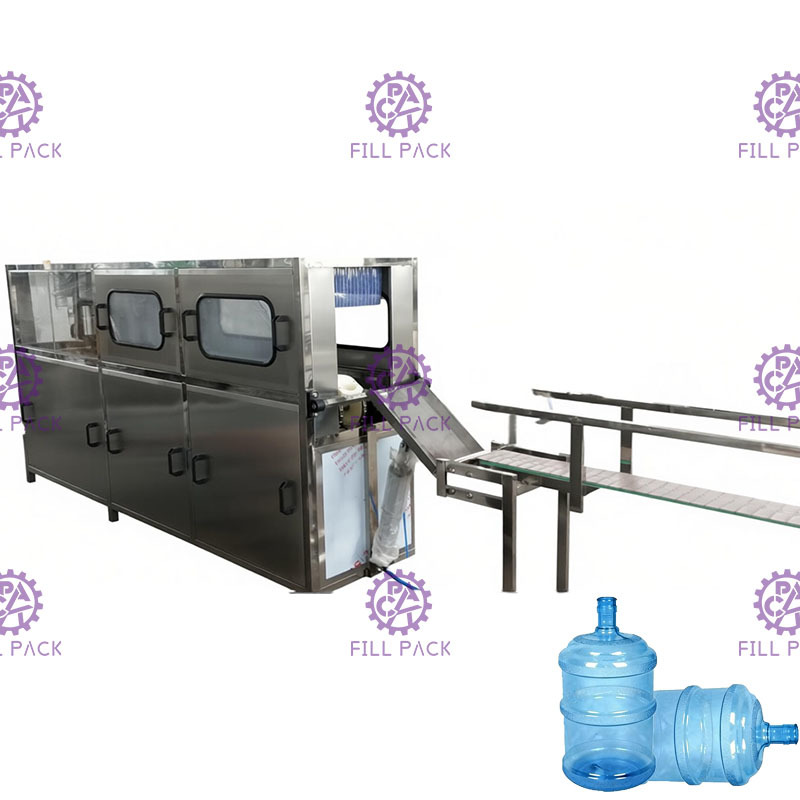

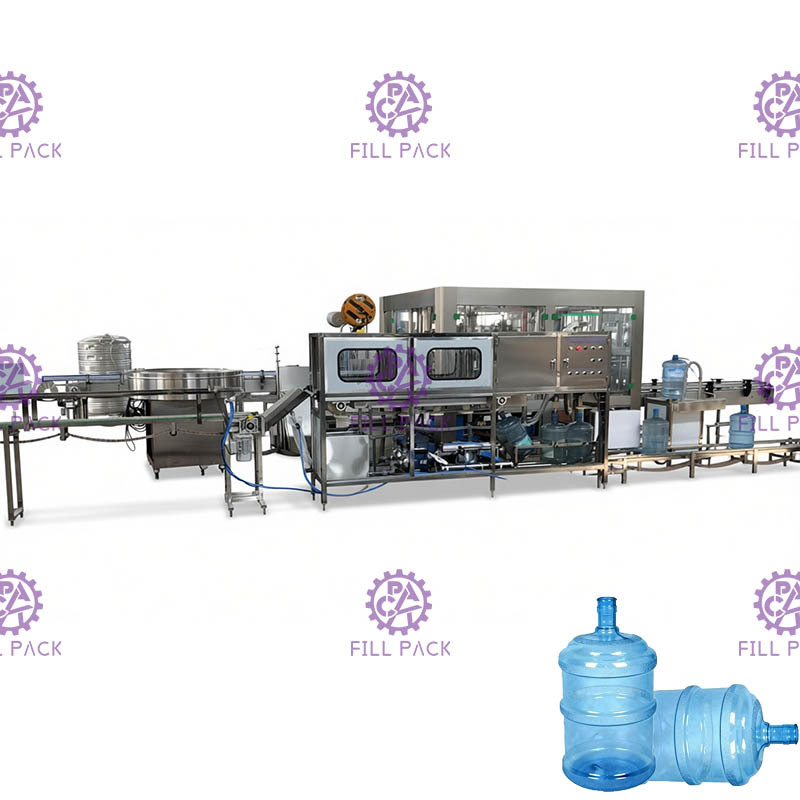

Tự động giặt nóng máy chiết rót QGF-120 5 gallon

Mô tả sản phẩm

Chức năng giặt nóng tự động QGF-120 Máy chiết rót 5 Gallon với trạm xả 4 bước

Nguyên tắc:

Máy chiết rót 5 Gallon này được tích hợp các chức năng rửa bình-chiết rót-đóng nắp với nhau;

Công nhân nạp bình rỗng lên giá đỡ bình bằng tay, người giữ bình có bình sẽ được chuyển trước để rửa bình, truyền lực bằng bánh răng trụ;

Quá trình rửa sẽ được chia thành 4 phần, quy trình thứ nhất là rửa bằng dung dịch xà phòng nóng, rửa bằng dung dịch khử trùng bước thứ hai, quy trình thứ ba là bằng cách tái chế làm sạch nước, giai đoạn cuối cùng là rửa nước uống tinh khiết;

Sau khi rửa, bình sẽ rơi xuống tấm góc từ giá đỡ bình bằng dây xích truyền lực trọng lực;

Sau đó, các bình sẽ được đẩy bằng cách đẩy xi lanh đến dưới đầu chiết rót, sau đó bắt đầu làm đầy;

Khối lượng chiết rót có thể được kiểm soát bằng cách thiết lập thời gian chiết rót.

Các lọ đầy sẽ được đẩy xuống dưới nắp đậy bằng các lọ rỗng sau đó.

Công nhân đưa nhiều nắp lộn xộn vào bộ nạp nắp, bộ nạp nắp sẽ tự động phân loại nắp để tải xuống thanh ray.

Khi chai đầy đi qua đầu đóng nắp, nắp sẽ rơi xuống cổ chai, sau đó xi lanh đóng nắp sẽ tự động đóng nắp bằng xi lanh nhấn nắp.

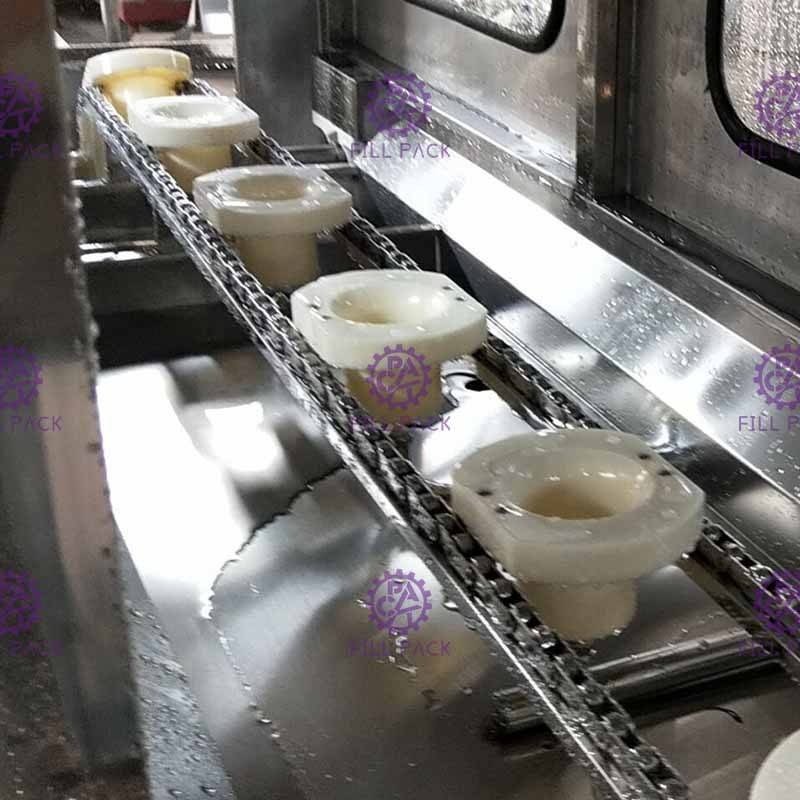

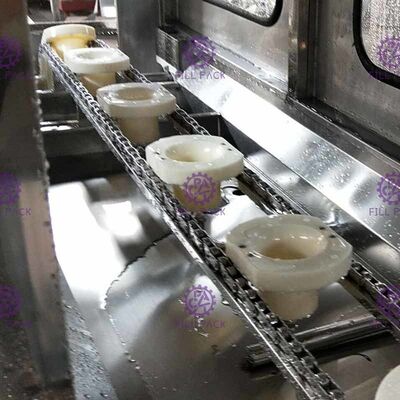

Chi tiết rửa:

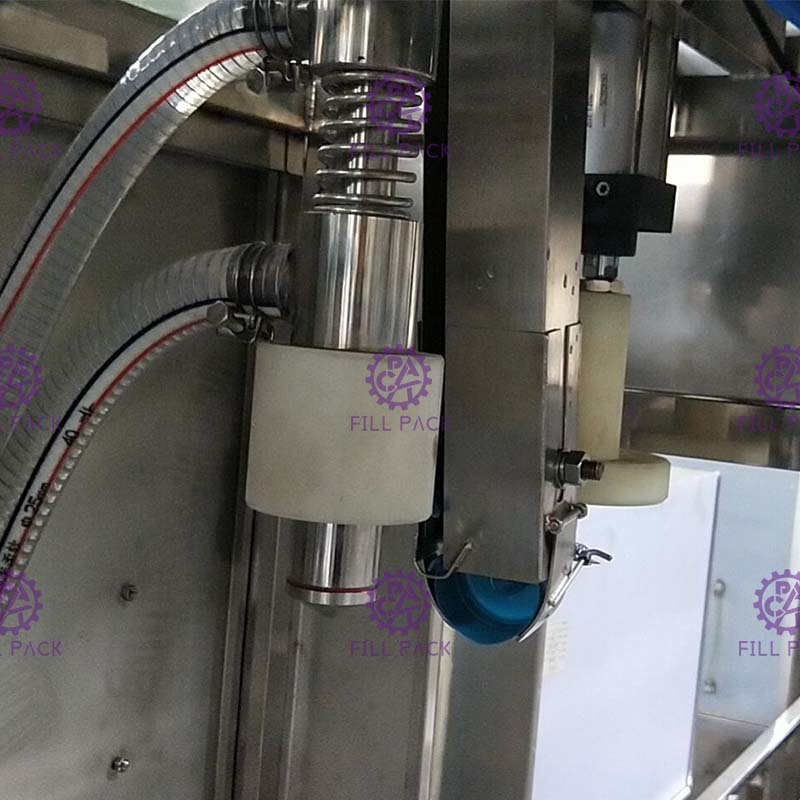

Đóng nắp phần nhấn:

Ống deatils:

Nhân vật:

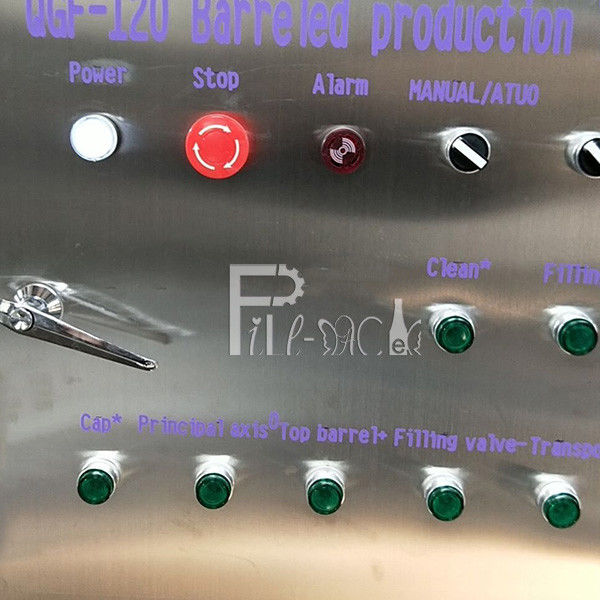

1, Toàn bộ máy chiết rót 5 Gallon được điều khiển bởi hệ thống PLC Mitsubishi, tất cả hành trình của xi lanh được tính toán trước cho khoảng cách điều khiển;

2, Máy chiết rót 5 Gallon có thể hoạt động theo mô hình tự động, mô hình thủ công là để kiểm tra máy;

Thông số:

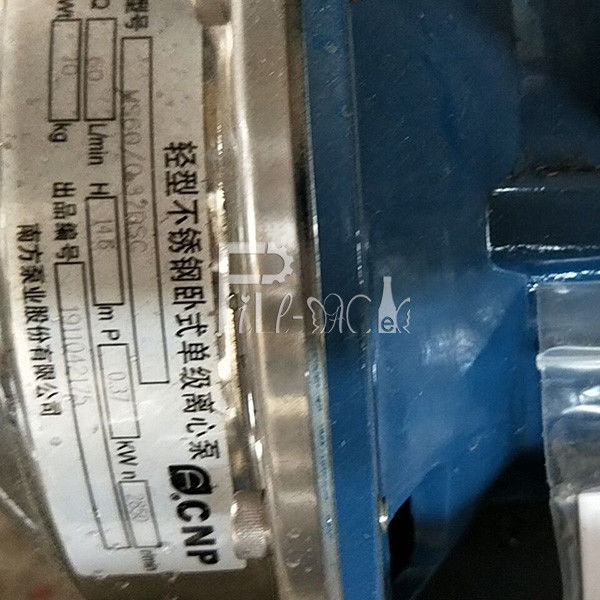

Bơm rửa 1: 0,37KW

Bơm rửa 2: 0,37KW

Bơm chiết rót: 0,55KW

Động cơ phân loại nắp: 0,09KW

Kích thước: 3100 * 570 * 1450mm (bộ nạp nắp ở bên cạnh) / 2700 * 570 * 1720mm (bộ nạp nắp ở trên cùng) + băng tải 2000mm

Trọng lượng: 400kg

Danh sách phụ tùng được đề xuất:
