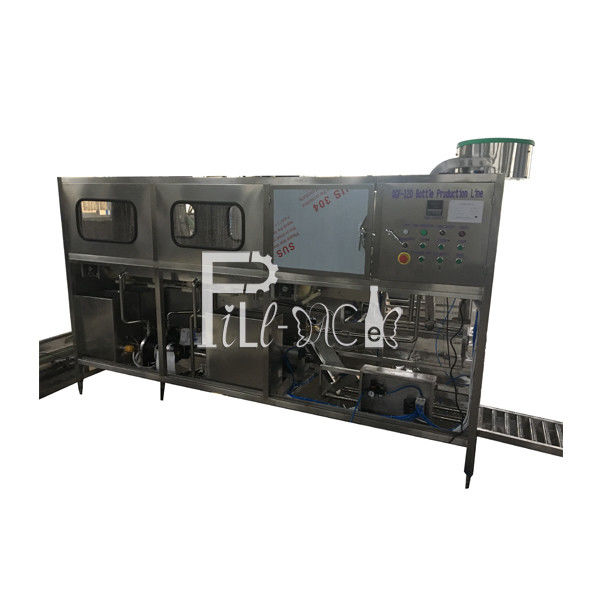

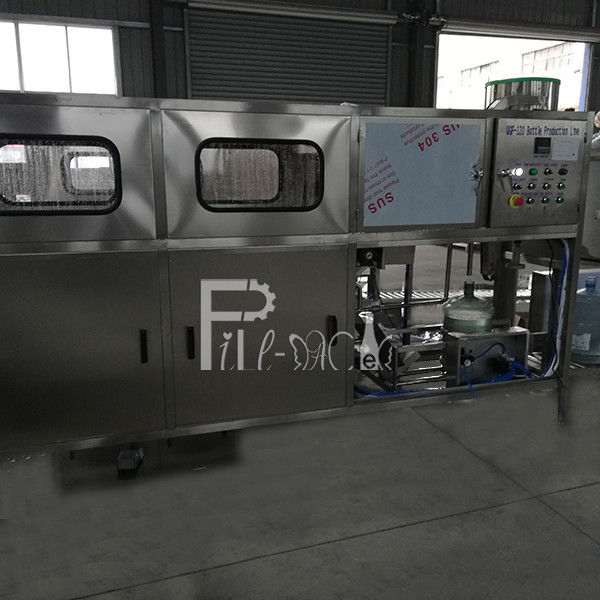

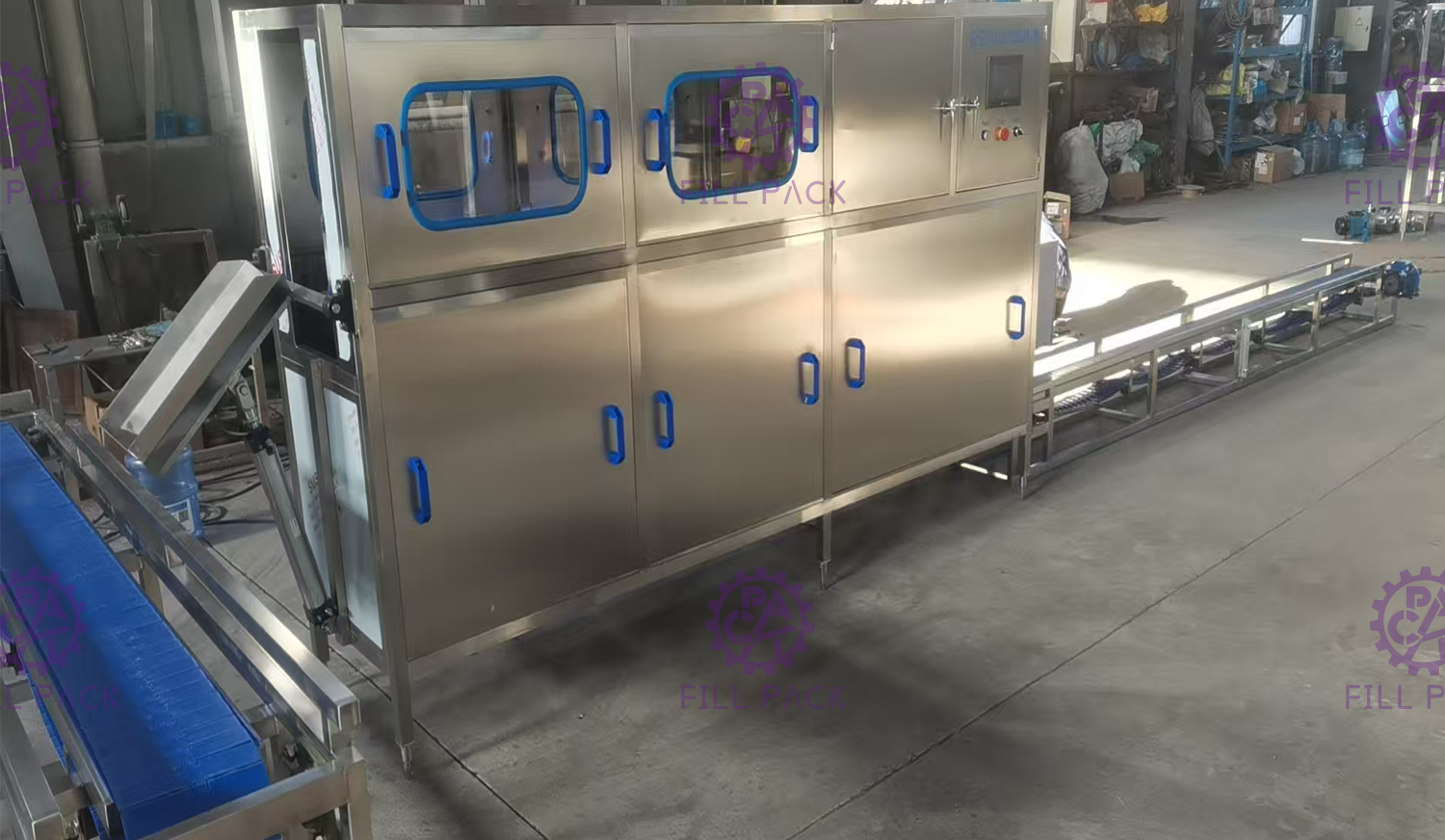

Dây chuyền chiết rót đơn 20 lít 120 BPH

Mô tả sản phẩm

Một hàng đơn 120BPH chiết rót tự động 3 - 5 gallon với hệ thống điều khiển PLC

Nguyên tắc:

Bộ chiết rót chai gallon này được tích hợp các chức năng đóng nắp rửa bình với nhau;

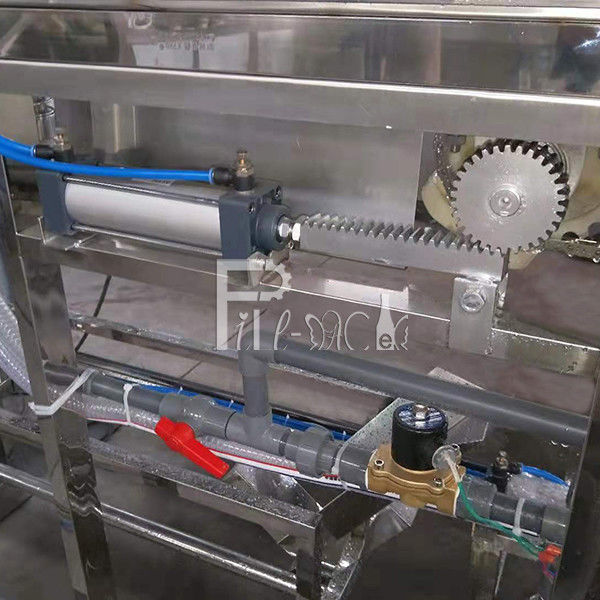

Công nhân nạp bình rỗng lên giá đỡ bình bằng tay, người giữ bình có bình sẽ được chuyển trước để rửa bình, truyền lực bằng bánh răng trụ;

Quá trình rửa sẽ được chia thành 2 phần, quy trình thứ nhất là bằng dung dịch khử trùng, quy trình thứ hai là bằng nước tinh khiết;

Sau khi rửa, bình sẽ rơi xuống tấm góc từ giá đỡ bình bằng dây xích truyền lực trọng lực;

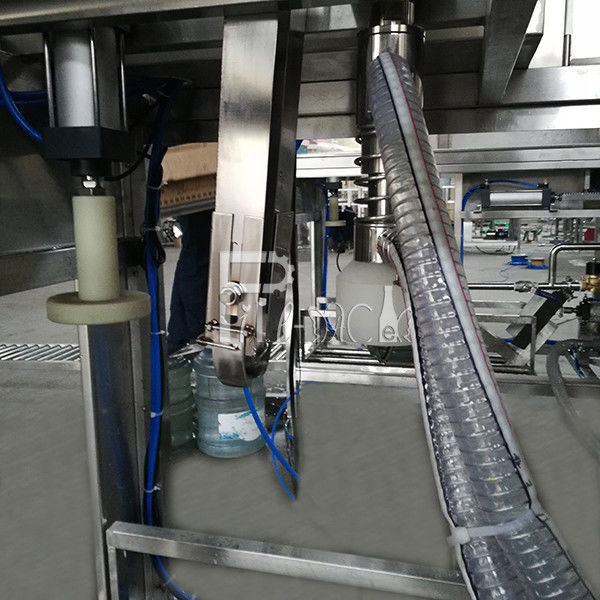

Sau đó, các bình sẽ được đẩy bằng cách đẩy xi lanh đến dưới đầu chiết rót, sau đó bắt đầu làm đầy;

Khối lượng chiết rót có thể được kiểm soát bằng cách thiết lập thời gian chiết rót.

Các lọ đầy sẽ được đẩy xuống dưới nắp đậy bằng các lọ rỗng sau đó.

Công nhân đưa nhiều nắp lộn xộn vào bộ nạp nắp, bộ nạp nắp sẽ tự động phân loại nắp để tải xuống thanh ray.Khi chai đầy đi qua đầu đóng nắp, nắp sẽ rơi xuống cổ chai, sau đó xi lanh đóng nắp sẽ tự động đóng nắp bằng xi lanh nhấn nắp.

Nhân vật:

1, Toàn bộ chất nạp vào chai gallon được điều khiển bởi hệ thống PLC Mitsubishi, tất cả hành trình của xi lanh được tính toán trước cho khoảng cách lái xe;

2, Máy chiết rót chai gallon có thể hoạt động theo mô hình tự động, mô hình thủ công là để kiểm tra máy;

Thông số:

Bơm rửa 1: 0,37KW

Bơm rửa 2: 0,37KW

Bơm chiết rót: 0,55KW

Động cơ phân loại nắp: 0,09KW

Kích thước: 3100 * 570 * 1450mm (bộ nạp nắp ở bên cạnh) / 2700 * 570 * 1720mm (bộ nạp nắp ở trên cùng) + băng tải 2000mm

Trọng lượng: 400kg

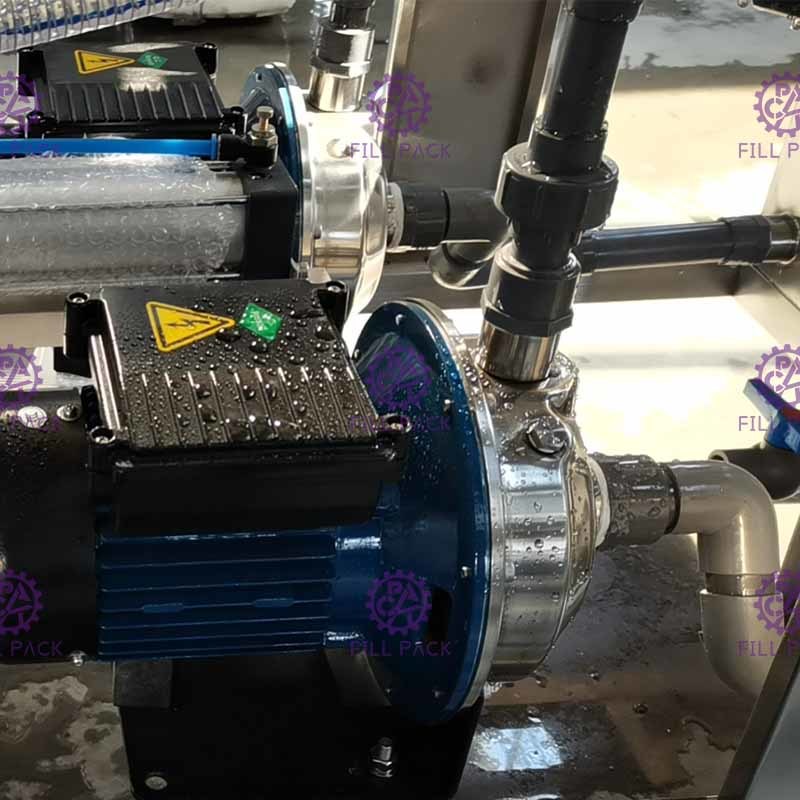

Chi tiết máy bơm nước:

Chi tiết động cơ:
